空間上にテキストパネルを表示するHoloLensアプリを作成する

本日は HoloLens のプロジェクト作成手順枠です。
空間上にテキストパネルを表示するHoloLensアプリのシーンを作成する手順をまとめます。

Unityプロジェクトの新規作成からUWPアプリをビルドするまでの手順になります。
本記事は Unity 2017.4.18f1、MRTK 2017.4.3.0 のバージョンを利用します。

開発環境の準備

開発環境として Unity のインストールが必要になります。
以下の記事を参考にインストールを実施してください。
bluebirdofoz.hatenablog.com

Mixed Reality Toolkit(MRTK)の取得

Mixed Reality Toolkit(MRTK) は Unity 上で Mixed Reality プロジェクトを作成するためのコンポーネントがまとめられたオープンソースプロジェクトです。
以下のリリースページから最新の HoloToolkit-Unity-XXXX.X.X.X.unitypackage を取得します。
github.com

2018/08/01現在、MRTK の最新バージョンは 2017.4.0.0 です。
HoloToolkit-Unity-Examples-XXXX.X.X.X.unitypackage はサンプルシーン集なので本記事では利用しません。

Unity プロジェクトの作成と MRTK のインポート

Unity で新規プロジェクトを作成します。
Unity を起動し、New タブから新規プロジェクトの設定を行います。
・Project name:任意のプロジェクト名
・Templaete:3D
・Location:任意のディレクト
設定を完了したら「Create project」をクリックしてプロジェクトを作成します。
f:id:bluebirdofoz:20190309143159j:plain

プロジェクトが作成されたら Unity を起動したままの状態で、先ほど取得した HoloToolkit-Unity-XXXX.X.X.X.unitypackage を実行します。

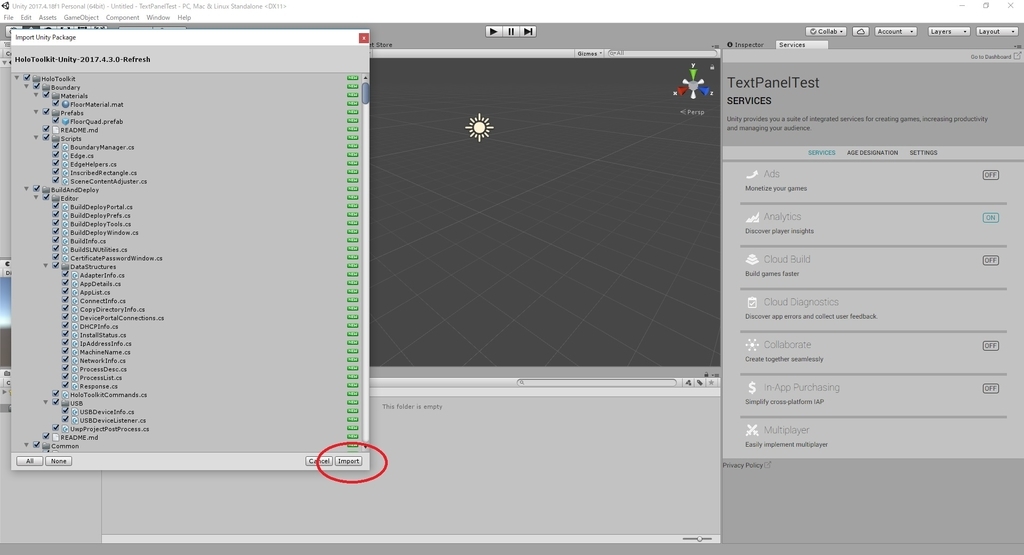

すると「Import Unity Package」ダイアログが表示されます。
「Import」ボタンをクリックして MRTK をプロジェクトにインポートします。
f:id:bluebirdofoz:20190309143210j:plain

HoloLens(WindowsMR) プロジェクトの基本設定

MRTK では HoloLens(WindowsMR) 向けプロジェクトのシーン/ビルド設定の自動設定が行えます。

最初にビルド設定を実施します。
MRTK のインポートが完了していれば、メニューに「Mixed Reality Toolkit」の項目が追加されています。

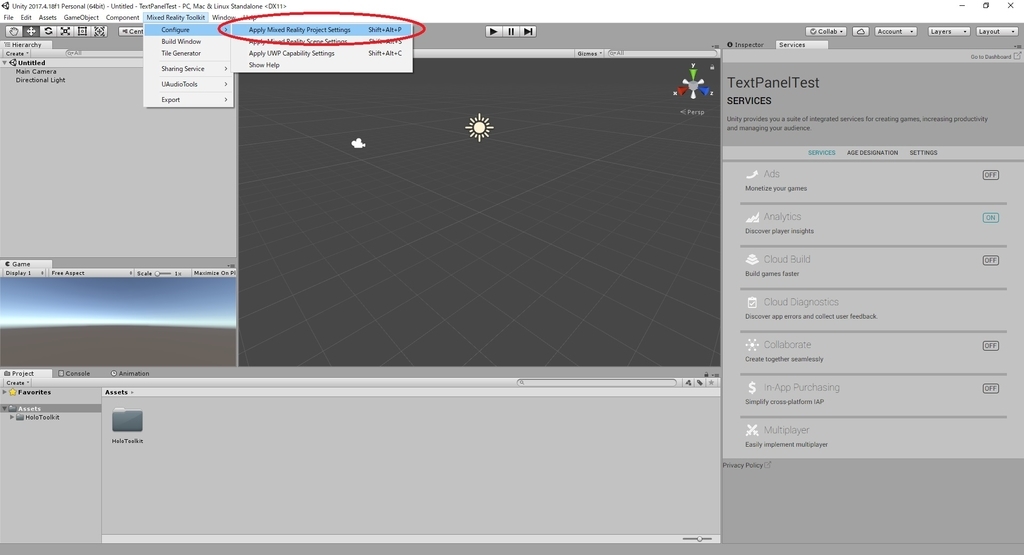

Mixed Reality Toolkit -> Apply Mixed Reality Project Settings を選択します。
f:id:bluebirdofoz:20190309143223j:plain

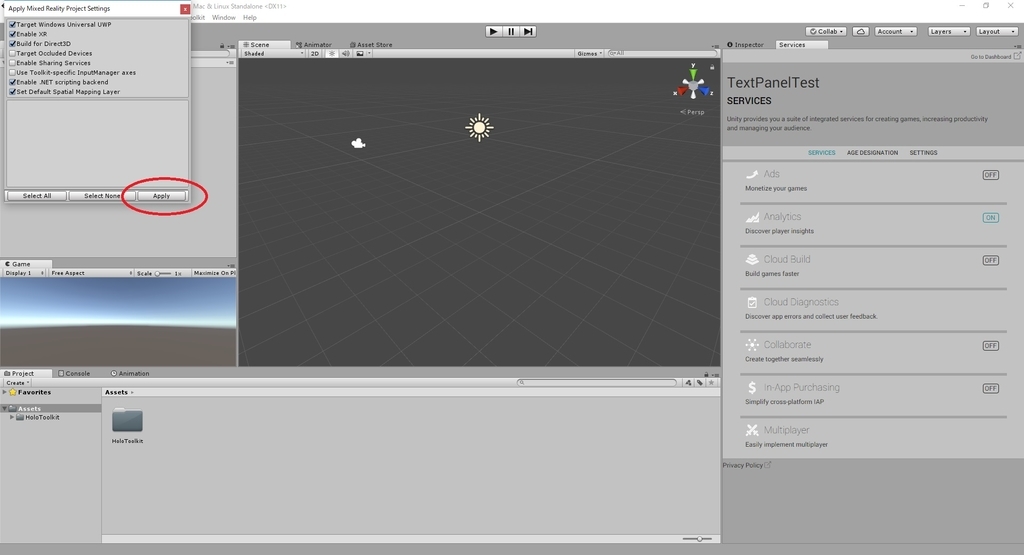

「Apply Mixed Reality Project Settings」ダイアログが表示されます。
デフォルト設定のまま「Apply」を実行します。
f:id:bluebirdofoz:20190309143233j:plain

次にシーン設定を実施します。
Mixed Reality Toolkit -> Apply Mixed Reality Project Settings を選択します。
f:id:bluebirdofoz:20190309143247j:plain

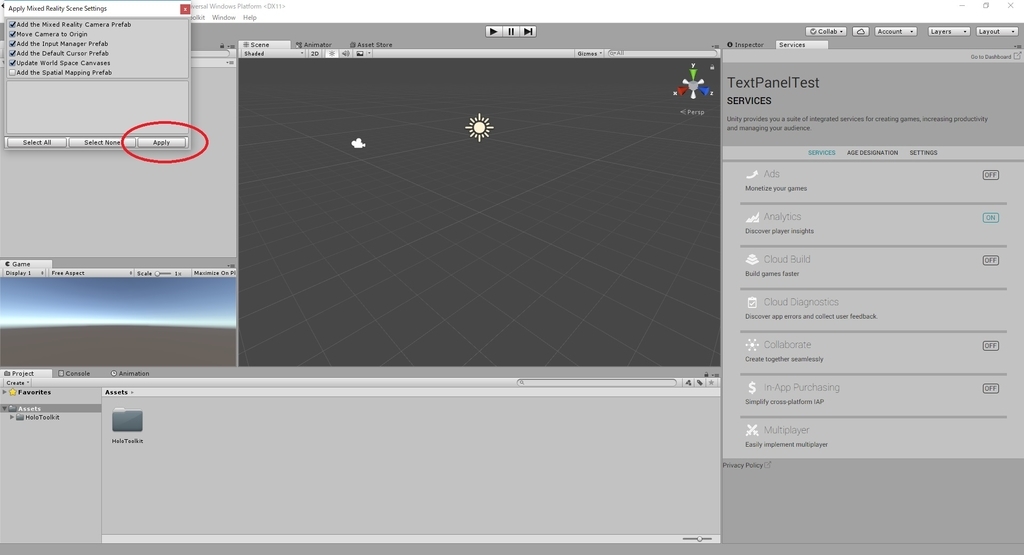

「Apply Mixed Reality Scene Settings」ダイアログが表示されます。
デフォルト設定のまま「Apply」を実行します。
f:id:bluebirdofoz:20190309143258j:plain

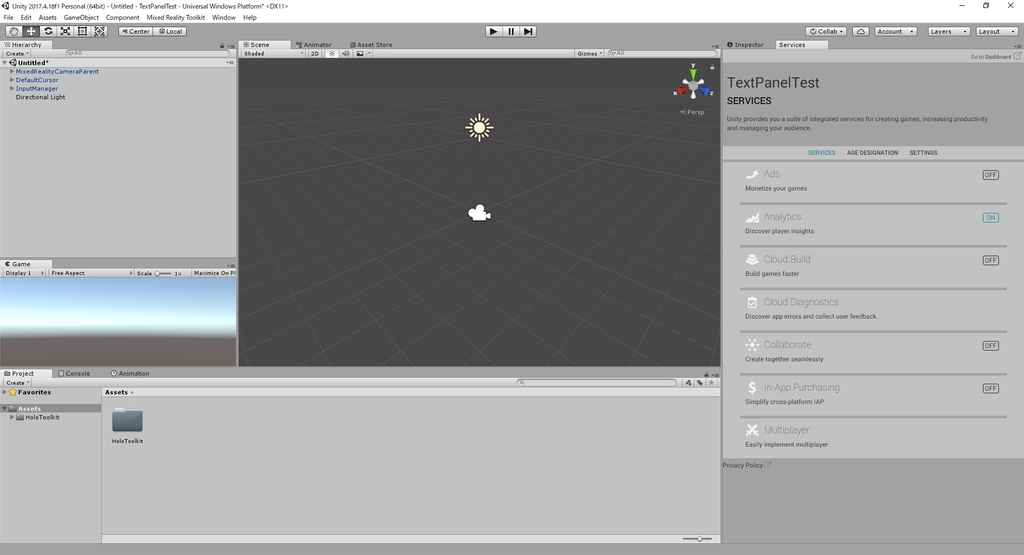

以上で HoloLens(WindowsMR) プロジェクトの基本設定は完了です。
f:id:bluebirdofoz:20190309143319j:plain

シーンへのテキストパネルの追加

テキストパネルを表示するためのシーンの作り込みを行います。
Hierarcy 上で右クリックして UI -> Panel を選択します。
f:id:bluebirdofoz:20190309143350j:plain

すると、Canvas オブジェクトと Panel オブジェクトが追加されます。

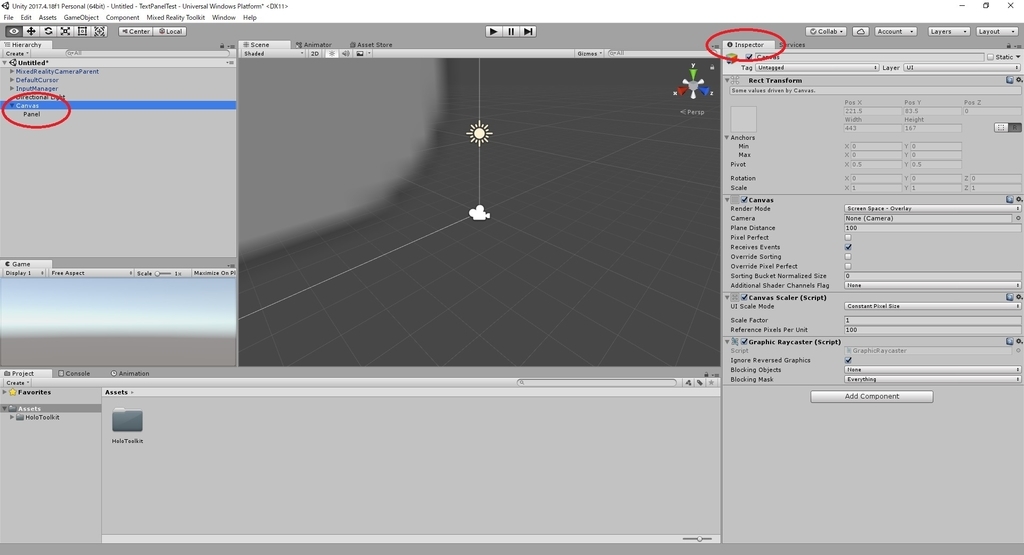

Canvas オブジェクトを選択して、Inspector ビューを開きます。
f:id:bluebirdofoz:20190309143400j:plain

Canvas コンポーネントを確認すると、デフォルトでは[RenderMode]に[ScreenSpace]が設定されています。
今回は Panel オブジェクトをスクリーン上ではなく空間上に配置したいので、設定を[WorldSpace]に切り替えます。
f:id:bluebirdofoz:20190309143412j:plain

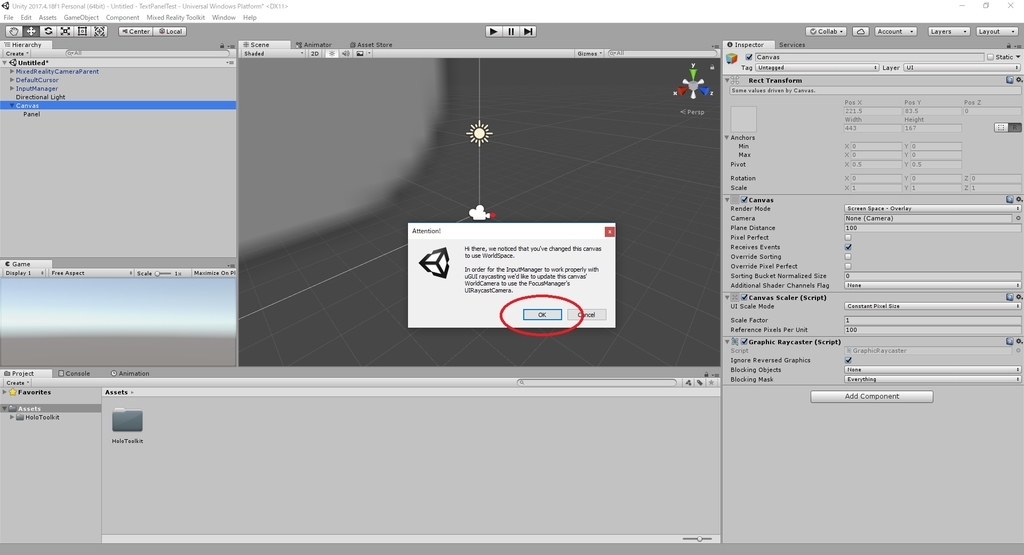

ダイアログメッセージが表示されます。
InputManager を正常に動作させるため、Canvas の [Camera]設定に[UIRaycastCamera]を設定する旨のダイアログです。
[OK]をクリックします。
f:id:bluebirdofoz:20190309143425j:plain

Canvas がワールド座標に変換されたら、Panel がカメラの視野に収まるよう RectTransform を以下の通り変更します。

Pos X:0
Pos Y:0
Pos Z:2
Width:180
Height:100
Scale X:0.005
Scale Y:0.005
Scale Z:0.005

Game 画面で凡その見た目が確認できます。
f:id:bluebirdofoz:20190309143521j:plain

最後に Panel オブジェクト下に Text オブジェクトを追加します。
Panel オブジェクトを選択した状態で右クリックして UI -> Text を選択します。
f:id:bluebirdofoz:20190309143533j:plain

Text オブジェクトが追加されました。
Panel オブジェクトに合うよう RectTransform を以下の通り変更しました。

Width:160
Height:80

f:id:bluebirdofoz:20190309143556j:plain

シーンの保存

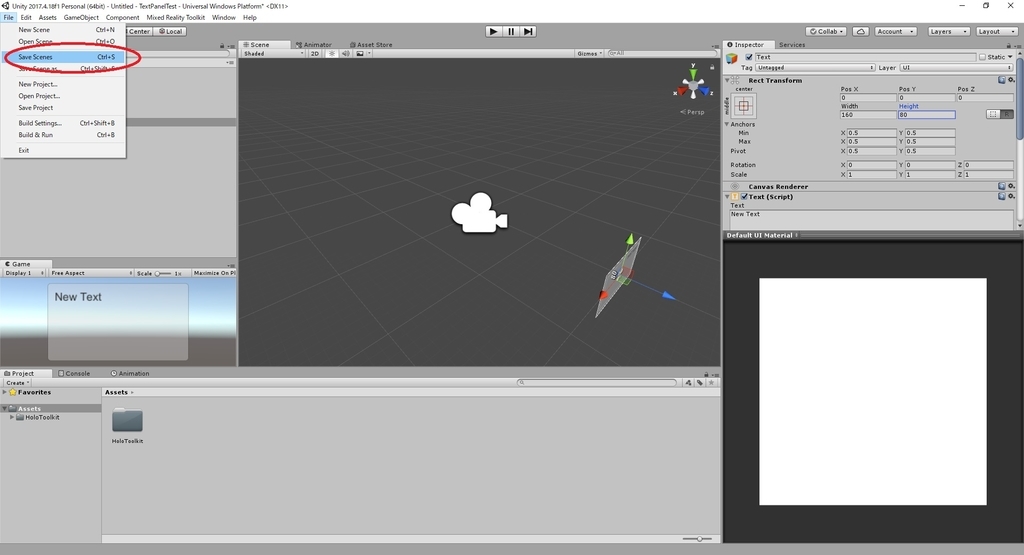

メニューから File -> SaveScenes でシーンを保存します。
f:id:bluebirdofoz:20190309143607j:plain

Assets フォルダ配下に Scenes ディレクトリを作成し、ファイル名に[Main]を指定して保存しました。
f:id:bluebirdofoz:20190309143641j:plain

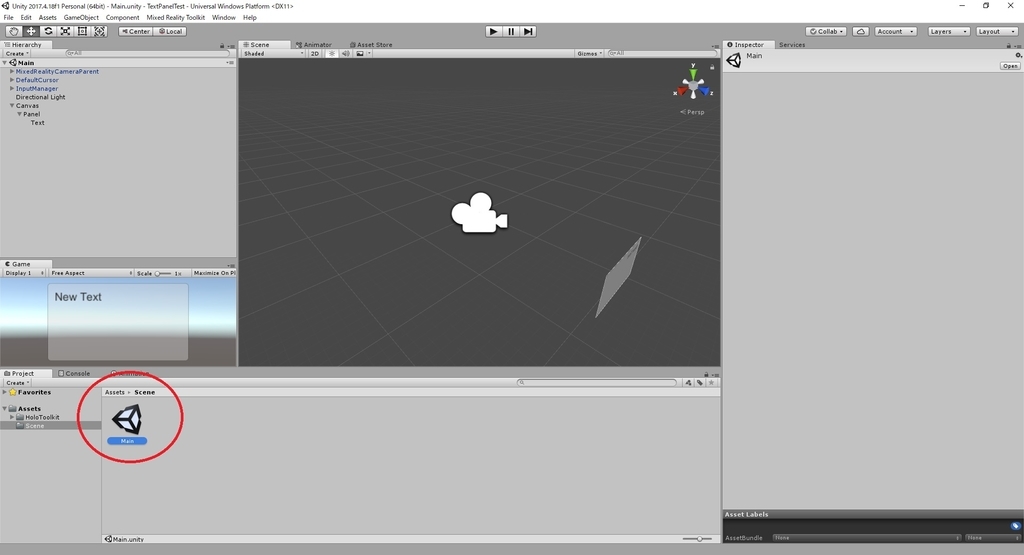

以上でシーンの作成は完了です。
f:id:bluebirdofoz:20190309143652j:plain

HoloLensでの動作確認

プロジェクトをビルドして、HoloLens 上で動作確認を行います。

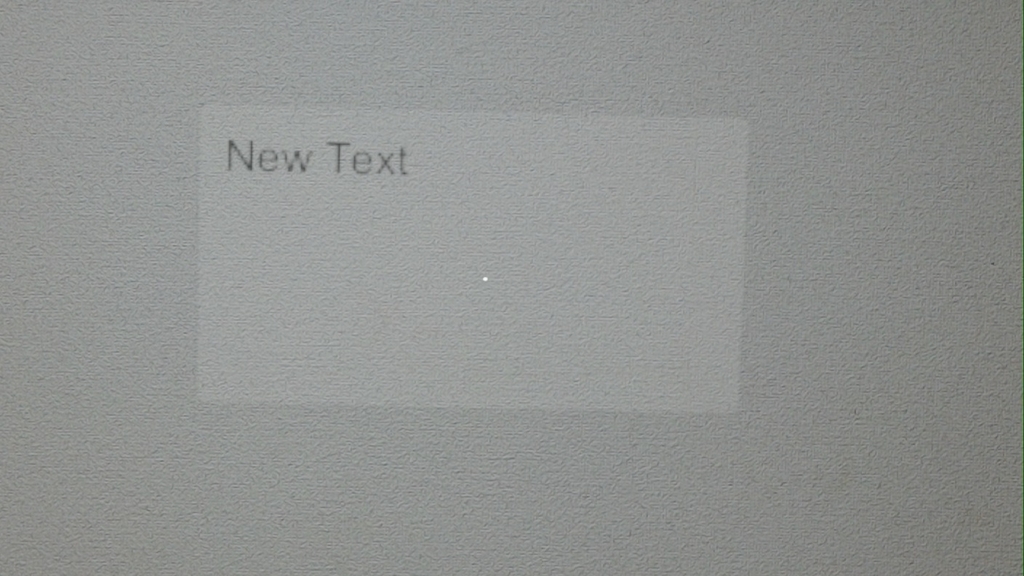

起動時の正面 2m のところにテキストパネルが表示されます。
f:id:bluebirdofoz:20190309143704j:plain

UnityプロジェクトのビルドとHoloLensへのインストール手順については以下を参照してください。
bluebirdofoz.hatenablog.com
