HoloLens2でホロモンアプリを作る その１９（HandJointから手のポーズを判定してじゃんけんする）

本日はアプリ作成枠です。
HoloLens2でホロモンアプリを作る進捗を書き留めていきます。

今回は HandJoint から手のポーズを判定してじゃんけんするメモです。

HandJointから手のポーズを判定してじゃんけんする

ホロモンアプリにじゃんけんの機能を追加しました。

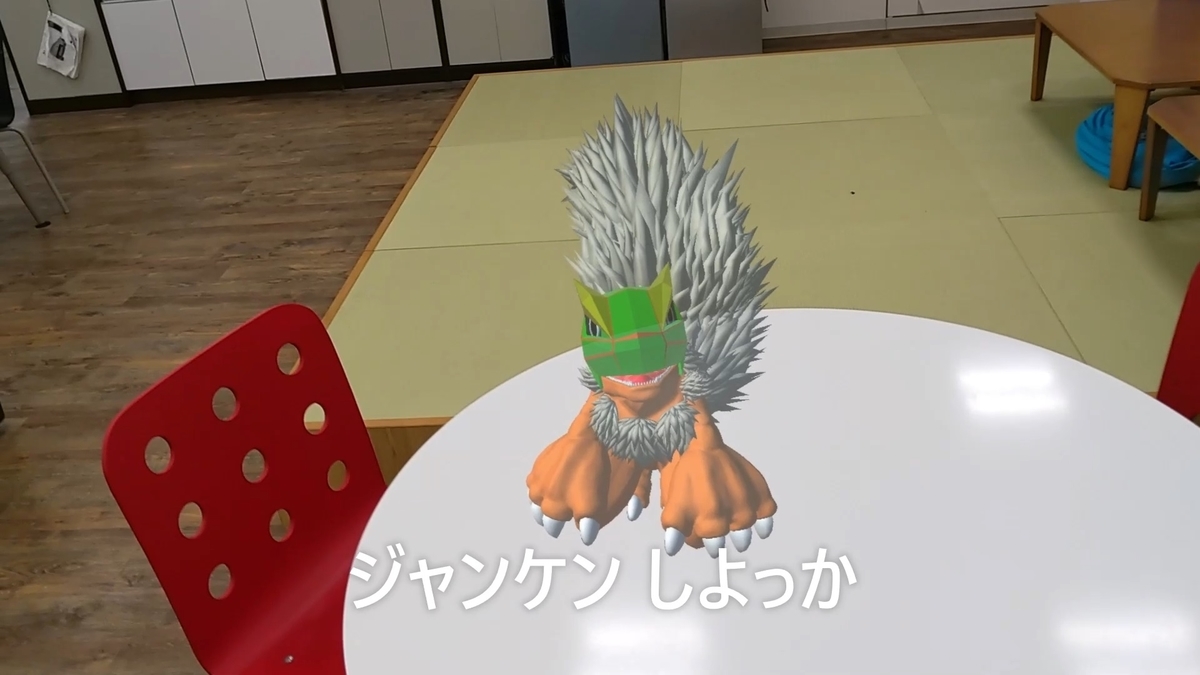

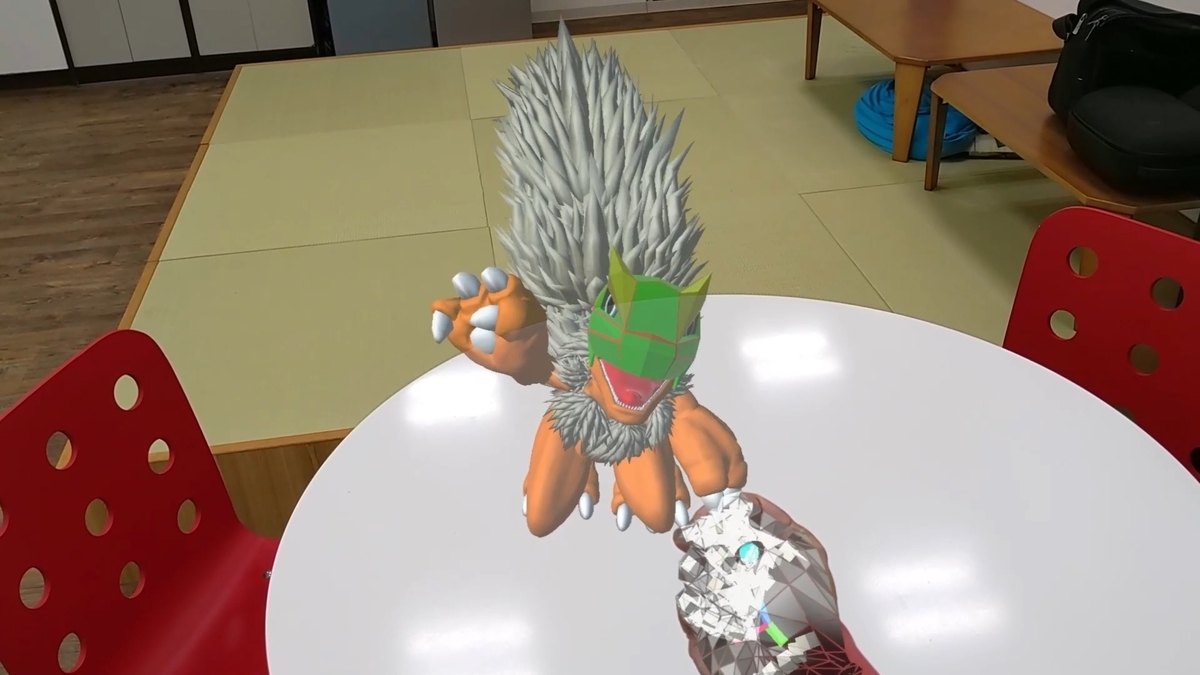

HoloLens2 の装着者の手の形を見て、ホロモンがじゃんけんのグー・チョキ・パーを見分けます。

手の形状を取得するには MRTK の IMixedRealityHandJointHandler を利用します。
docs.microsoft.com
docs.microsoft.com

今回は以下のようなじゃんけんの手の形を判定するスクリプトを作成しました。
・HandRockPaperScissorsGesture

クリックで展開

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

using Microsoft.MixedReality.Toolkit;
using Microsoft.MixedReality.Toolkit.Input;
using Microsoft.MixedReality.Toolkit.Utilities;

namespace HMProject.HoloMonRockPaperScissors
{
    /// <summary>
    /// ジャンケンの状態種別
    /// </summary>
    public enum HandRockPaperScissorsStatus
    {
        Paper,
        Scissor,
        Rock,
        Nothing
    }

    public class HandRockPaperScissorsGesture : MonoBehaviour, IMixedRealityHandJointHandler, IMixedRealitySourceStateHandler
    {
        /// <summary>
        /// 握り敷居値
        /// 0.35 ：エディター上のクリック動作での限界敷居値
        /// </summary>
        [SerializeField, Range(-1, 1)]
        private float grabThreshold = 0.35f;

        // Inspectorで内容を確認するため、
        // DictionaryではなくListで保持する
        /// <summary>
        /// ジェスチャー状態
        /// </summary>
        [SerializeField, Tooltip("ジェスチャー状態")]
        private List<GestureState> p_GestureStateList;

        /// <summary>
        /// ジェスチャー構造体
        /// </summary>
        [System.Serializable]
        private struct GestureState
        {
            public uint keyId;
            public Handedness handedness;
            public float index;
            public float middle;
            public float ring;
            public float pinky;

            public Vector3 palmPos;
            public Quaternion palmRot;

            public bool isHandOpen;
        }

        /// <summary>
        /// 指定キーのジェスチャー情報のインデックスを取得する
        /// キーが一致しない場合は -1 を返す
        /// </summary>
        /// <param name="a_KeyId"></param>
        /// <returns></returns>
        private int GetGestureStatusIndex(uint a_KeyId)
        {
            int index = -1;
            for (int loop = 0; loop < p_GestureStateList.Count; loop++)
            {
                if (p_GestureStateList[loop].keyId == a_KeyId)
                {
                    index = loop;
                    break;
                }
            }
            return index;
        }


        /// <summary>
        /// 起動時処理
        /// </summary>
        private void Awake()
        {
            p_GestureStateList = new List<GestureState>();
        }

        /// <summary>
        /// 起動時処理
        /// </summary>
        private void Start()
        {
        }

        /// <summary>
        /// 有効時処理
        /// </summary>
        private void OnEnable()
        {
            CoreServices.InputSystem?.RegisterHandler<IMixedRealityHandJointHandler>(this);
            CoreServices.InputSystem?.RegisterHandler<IMixedRealitySourceStateHandler>(this);
        }

        /// <summary>
        /// 無効時処理
        /// </summary>
        private void OnDisable()
        {
            CoreServices.InputSystem?.UnregisterHandler<IMixedRealityHandJointHandler>(this);
            CoreServices.InputSystem?.UnregisterHandler<IMixedRealitySourceStateHandler>(this);
        }


        /// <summary>
        /// ハンドトラッキング中か否かの取得
        /// </summary>
        /// <returns></returns>
        public bool isHandTracking()
        {
            bool isHandTracking = false;
            foreach (GestureState gs in p_GestureStateList)
            {
                isHandTracking = true;
            }
            return isHandTracking;
        }

        /// <summary>
        /// 手を開いている（パー）か否か
        /// </summary>
        /// <returns></returns>
        public bool IsHandOpen()
        {
            bool isHandOpen = false;
            foreach (GestureState gs in p_GestureStateList)
            {
                if (gs.isHandOpen)
                {
                    isHandOpen = true;
                    break;
                }
            }
            return isHandOpen;
        }

        /// <summary>
        /// 手がグーチョキパーのいずれかの状態か
        /// </summary>
        /// <returns></returns>
        public HandRockPaperScissorsStatus IsRockPaperScissorsStatus()
        {
            // グーチョキパーの判定結果
            HandRockPaperScissorsStatus handRockPaperScissorsStatus = HandRockPaperScissorsStatus.Nothing;

            foreach (GestureState gs in p_GestureStateList)
            {
                handRockPaperScissorsStatus = isRockPaperScissorsStatus(gs);
                // 右手優先
                if (gs.handedness == Handedness.Right)
                {
                    break;
                }
            }
            return handRockPaperScissorsStatus;
        }

        /// <summary>
        /// 現在の手の位置を取得する
        /// </summary>
        /// <returns></returns>
        public Vector3 GetCurrentHandPosition()
        {
            Vector3 retPos = new Vector3();
            foreach (GestureState gs in p_GestureStateList)
            {
                if(gs.isHandOpen)
                {
                    retPos = gs.palmPos;
                    break;
                }
            }
            return retPos;
        }

        /// <summary>
        /// 現在の手の回転を取得する
        /// </summary>
        /// <returns></returns>
        public Quaternion GetCurrentHandRotation()
        {
            Quaternion retRot = new Quaternion();
            foreach (GestureState gs in p_GestureStateList)
            {
                if (gs.isHandOpen)
                {
                    retRot = gs.palmRot;
                    break;
                }
            }
            return retRot;
        }

        /// <summary>
        /// 手の更新イベント
        /// </summary>
        /// <param name="eventData"></param>
        public void OnHandJointsUpdated(InputEventData<IDictionary<TrackedHandJoint, MixedRealityPose>> eventData)

        {
            // Noneイベントは処理しない
            if (eventData.Handedness == Handedness.None) return;

            var handedness = eventData.Handedness;

            var joint = eventData.InputData;
            var id = eventData.SourceId;

            var w0 = joint[TrackedHandJoint.Wrist].Position;
            var i1 = joint[TrackedHandJoint.IndexKnuckle].Position;
            var i2 = joint[TrackedHandJoint.IndexTip].Position;
            var m1 = joint[TrackedHandJoint.MiddleKnuckle].Position;
            var m2 = joint[TrackedHandJoint.MiddleTip].Position;
            var r1 = joint[TrackedHandJoint.RingKnuckle].Position;
            var r2 = joint[TrackedHandJoint.RingTip].Position;
            var p1 = joint[TrackedHandJoint.PinkyKnuckle].Position;
            var p2 = joint[TrackedHandJoint.PinkyTip].Position;

            var di = Vector3.Dot((i2 - i1).normalized, (i1 - w0).normalized);
            var dm = Vector3.Dot((m2 - m1).normalized, (m1 - w0).normalized);
            var dr = Vector3.Dot((r2 - r1).normalized, (r1 - w0).normalized);
            var dp = Vector3.Dot((p2 - p1).normalized, (p1 - w0).normalized);


            GestureState gs;
            Vector3 lastPalmPos;
            Quaternion lastPalmRot;

            int gestureIndex = this.GetGestureStatusIndex(id);
            if (gestureIndex >= 0)
            {
                gs = p_GestureStateList[gestureIndex];
                gs.handedness = handedness;
                gs.index = Mathf.Lerp(gs.index, di, 0.3f);
                gs.middle = Mathf.Lerp(gs.middle, dm, 0.3f);
                gs.ring = Mathf.Lerp(gs.ring, dr, 0.3f);
                gs.pinky = Mathf.Lerp(gs.pinky, dp, 0.3f);

                // Check
                lastPalmPos = gs.palmPos;
                lastPalmRot = gs.palmRot;

                gs.palmPos = Vector3.Lerp(gs.palmPos, joint[TrackedHandJoint.Palm].Position, 0.5f);
                gs.palmRot = Quaternion.Lerp(gs.palmRot, joint[TrackedHandJoint.Palm].Rotation, 0.5f);

                // ハンドオープンジェスチャ判定
                gs.isHandOpen = isHandOpen(gs);

                p_GestureStateList[gestureIndex] = gs;
            }
            else
            {
                gs = new GestureState()
                {
                    keyId = id,
                    handedness = handedness,
                    index = di,
                    middle = dm,
                    ring = dr,
                    pinky = dp,
                    palmPos = joint[TrackedHandJoint.Palm].Position,
                    palmRot = joint[TrackedHandJoint.Palm].Rotation,
                    isHandOpen = false
                };

                lastPalmPos = gs.palmPos;
                lastPalmRot = gs.palmRot;

                // ハンドオープンジェスチャ判定
                gs.isHandOpen = isHandOpen(gs);

                p_GestureStateList.Add(gs);
            }
        }

        /// <summary>
        /// 手の検出時呼び出し関数
        /// </summary>
        /// <param name="eventData"></param>
        public void OnSourceDetected(SourceStateEventData eventData)
        {
            // DetectedイベントはHandJointUpdated内で判定する。
        }

        /// <summary>
        /// 手のロスト時呼び出し関数
        /// </summary>
        /// <param name="eventData"></param>
        public void OnSourceLost(SourceStateEventData eventData)
        {
            var id = eventData.SourceId;

            int gestureIndex = this.GetGestureStatusIndex(id);
            if (gestureIndex >= 0)
            {
                p_GestureStateList.RemoveAt(gestureIndex);
            }
        }

        /// <summary>
        /// 手を開いている（パー）か判定する
        /// </summary>
        /// <param name="gs"></param>
        /// <returns></returns>
        private bool isHandOpen(GestureState gs)
        {
            // 人差し指が開いているか
            bool isIndexOpen = (gs.index > grabThreshold);
            // 中指が開いているか
            bool isMiddleOpen = (gs.middle > grabThreshold);
            // 薬指が開いているか
            bool isRingOpen = (gs.ring > grabThreshold);
            // 小指が開いているか
            bool isPinkyOpen = (gs.pinky > grabThreshold);

            // 開いている指の数を数える
            int count = 0;
            if (isIndexOpen) count++;
            if (isMiddleOpen) count++;
            if (isRingOpen) count++;
            if (isPinkyOpen) count++;

            // 3本以上の指が開いていれば手を開いている（パー）と判定する
            bool isHandOpen = (count >= 3);
#if UNITY_EDITOR
            // エディターの場合は人差し指が伸びていれば手を開いている（パー）と判定する
            isHandOpen = isIndexOpen;
#endif
            return isHandOpen;
        }

        /// <summary>
        /// 手の状態がグーチョキパーのいずれかを判定する
        /// </summary>
        /// <param name="gs"></param>
        /// <returns></returns>
        private HandRockPaperScissorsStatus isRockPaperScissorsStatus(GestureState gs)
        {
            // グーチョキパーの判定結果
            HandRockPaperScissorsStatus status = HandRockPaperScissorsStatus.Nothing;

            // 人差し指が開いているか
            bool isIndexOpen = (gs.index > grabThreshold);
            // 中指が開いているか
            bool isMiddleOpen = (gs.middle > grabThreshold);
            // 薬指が開いているか
            bool isRingOpen = (gs.ring > grabThreshold);
            // 小指が開いているか
            bool isPinkyOpen = (gs.pinky > grabThreshold);

            // 開いている指の数を数える
            int count = 0;
            if (isIndexOpen) count++;
            if (isMiddleOpen) count++;
            if (isRingOpen) count++;
            if (isPinkyOpen) count++;

            if (isIndexOpen && isMiddleOpen)
            {
                if (count <= 3)
                {
                    // 人差し指と中指が開いていて、かつ、開いている指が3本以下ならチョキと判定する
                    status = HandRockPaperScissorsStatus.Scissor;
                }
                else
                {
                    // 開いている指が4本ならパーと判定する
                    status = HandRockPaperScissorsStatus.Paper;
                }
            }
            else
            {
                if (count <= 2)
                {
                    // 人差し指か中指がいずれか閉じていて、かつ、開いている指が2本以下ならグーと判定する
                    status = HandRockPaperScissorsStatus.Rock;
                }
                else
                {
                    // 人差し指か中指がいずれか閉じていて、かつ、開いている指が3本ならパーと判定する
                    status = HandRockPaperScissorsStatus.Paper;
                }
            }

            return status;
        }

    }
}

会社の先輩の協力に伝授して頂いた関節の内積を使って指の曲がり具合を判定する方法を使用しています。
詳細は以下の資料を参照ください。他にも様々な手の形を判定するサンプルがあります。

VectorとQuaternion基礎入門改め 「焔の錬金術師」だ 覚えておきたまえ from Shinichiro Danno

www2.slideshare.net

更に以下のランダム値を利用してホロモンにランダムなジャンケンの手を出させます。
bluebirdofoz.hatenablog.com

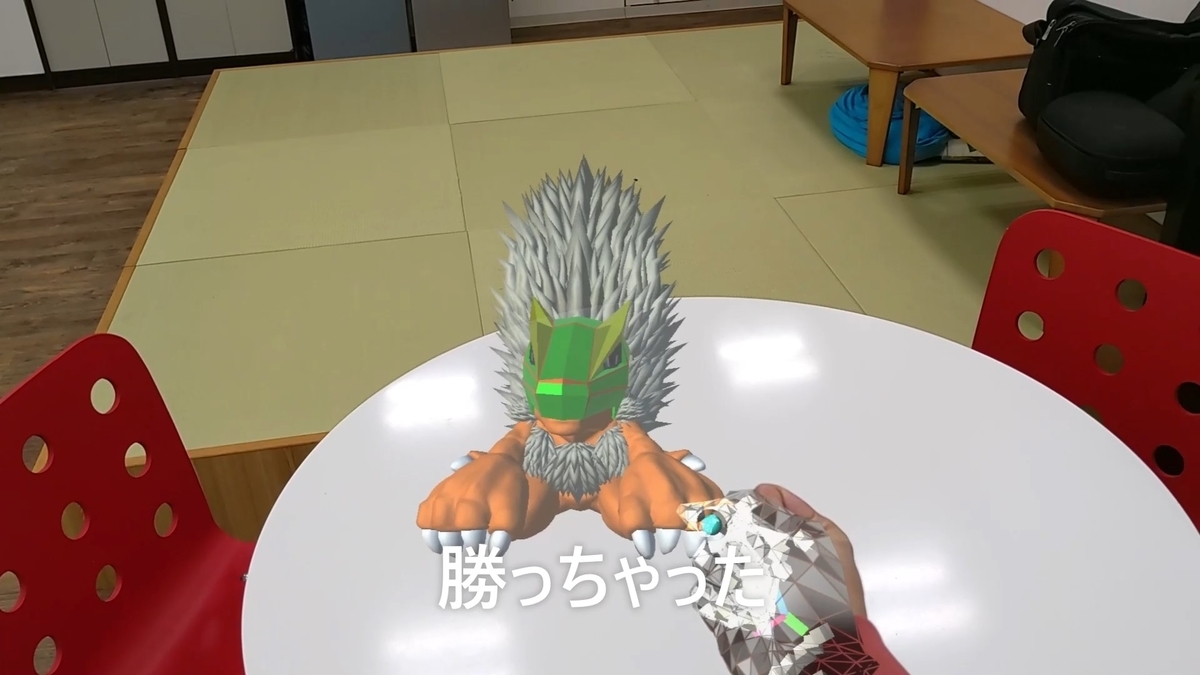

自身の出した手と HoloLens2 の装着者の手の形を比較すると、ホロモンがじゃんけんの勝敗を知ることができます。
