Blender2.8でモンスター型のキャラクターモデルを作成する その6(瞼の動作ボーンの作成)

本日はモンスター型モデルの作成枠です。

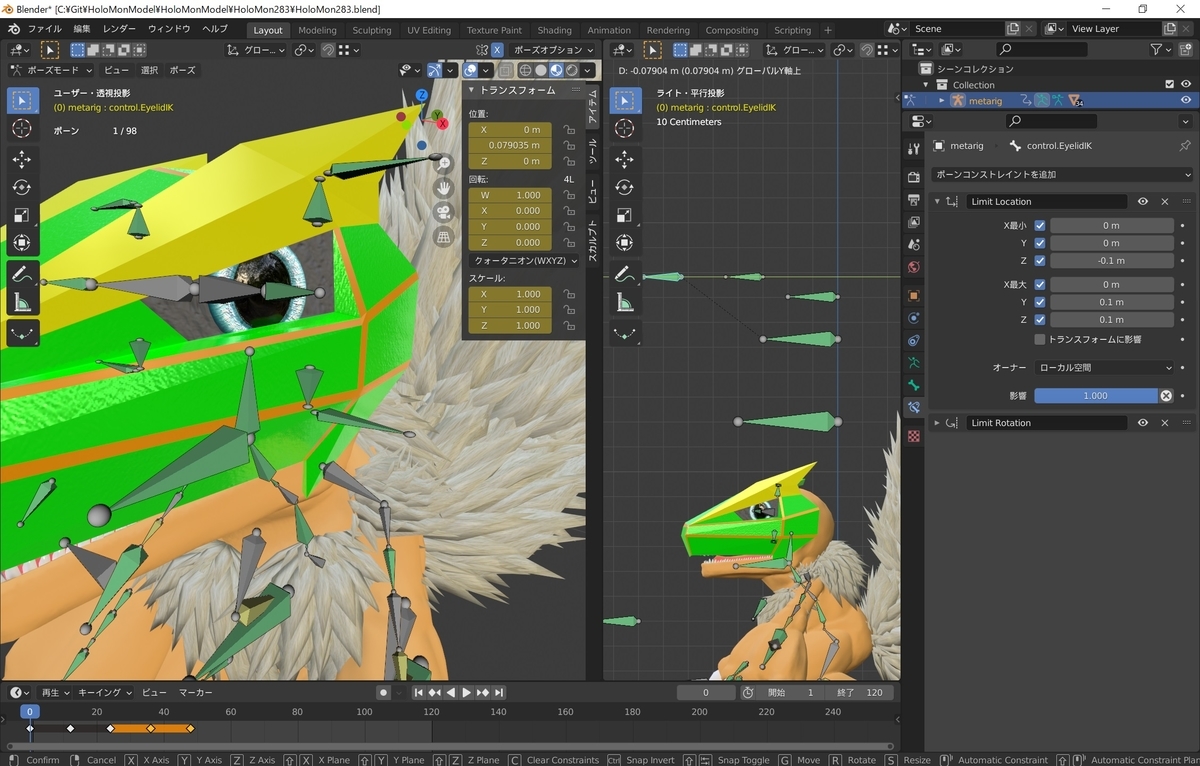

ホロモンの瞼の動きをスケルタルアニメーションで管理してみます。
f:id:bluebirdofoz:20211011232123j:plain

前提条件

前回記事の続きになります。
bluebirdofoz.hatenablog.com

スケルタルアニメーションで瞼の動きを調節する

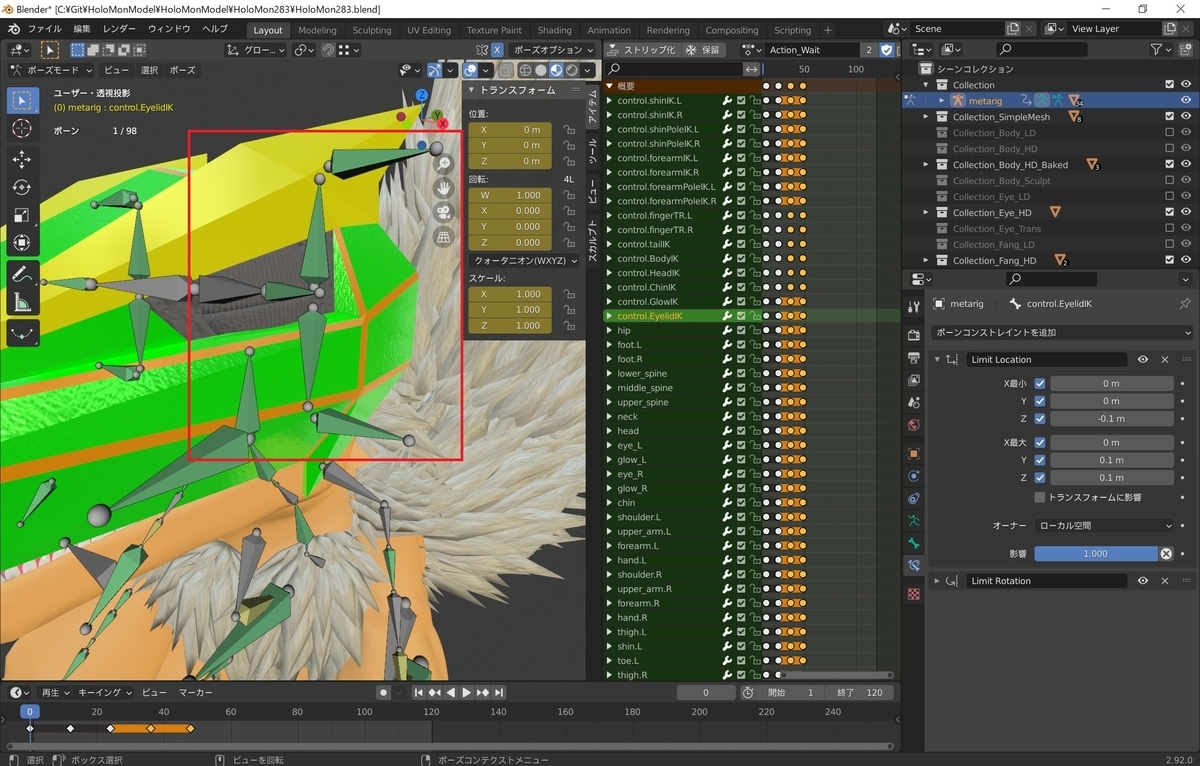

瞳孔と同じように、瞼に重ね合わせるような形でボーンを作成し、ウェイトを設定します。
f:id:bluebirdofoz:20211011232147j:plain

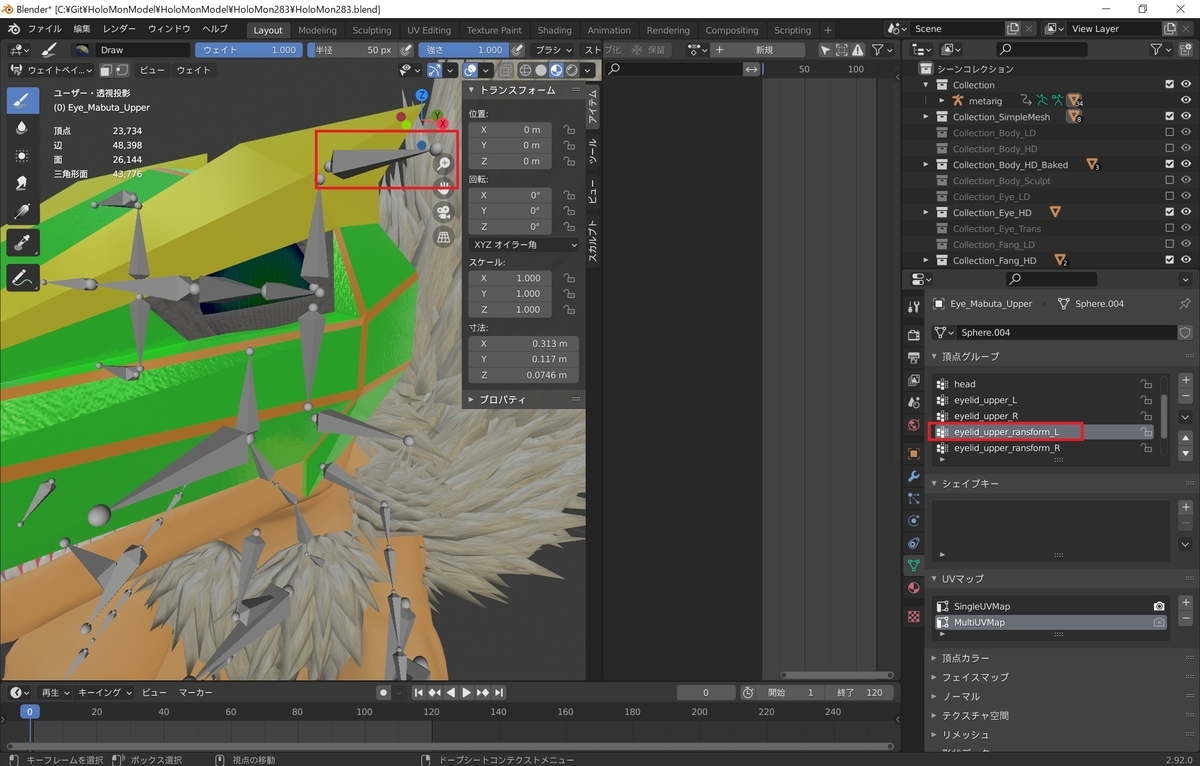

瞼には連動する2つのボーンのウェイトを設定し、一方は瞼全体を、一方は瞼の閉じた部分に重みづけしています。
f:id:bluebirdofoz:20211011232158j:plain
f:id:bluebirdofoz:20211011232211j:plain

トランスフォーム変換の設定

こちらもコントロールボーンで簡単に操作できるようIK(インバースキネマティクス)を設定します。

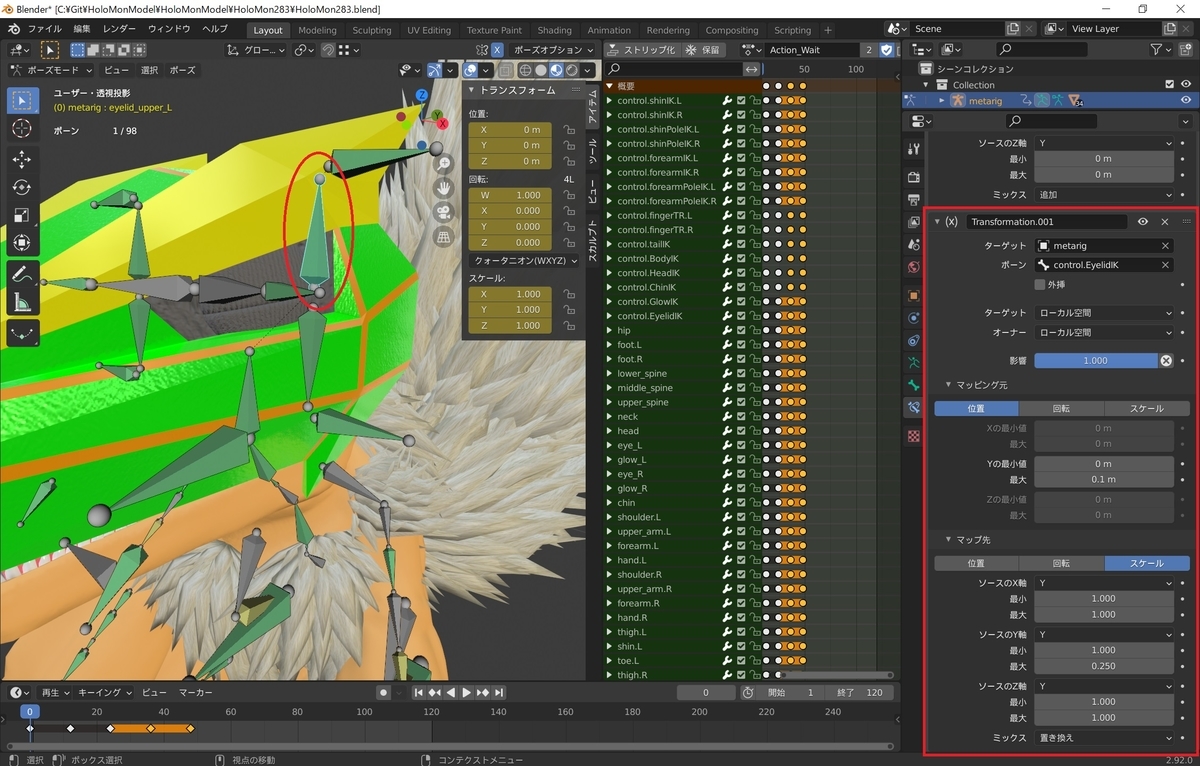

瞼は単純に上に動かすだけでは額を突き抜けてしまうので、スケールを変形する設定も行っています。
f:id:bluebirdofoz:20211011232222j:plain
f:id:bluebirdofoz:20211011232231j:plain

もう一方のボーンにも同じコントロールボーンを参照し、参照する移動軸を変更して1つのボーンで操作できるように設定しました。
f:id:bluebirdofoz:20211011232240j:plain

動作確認

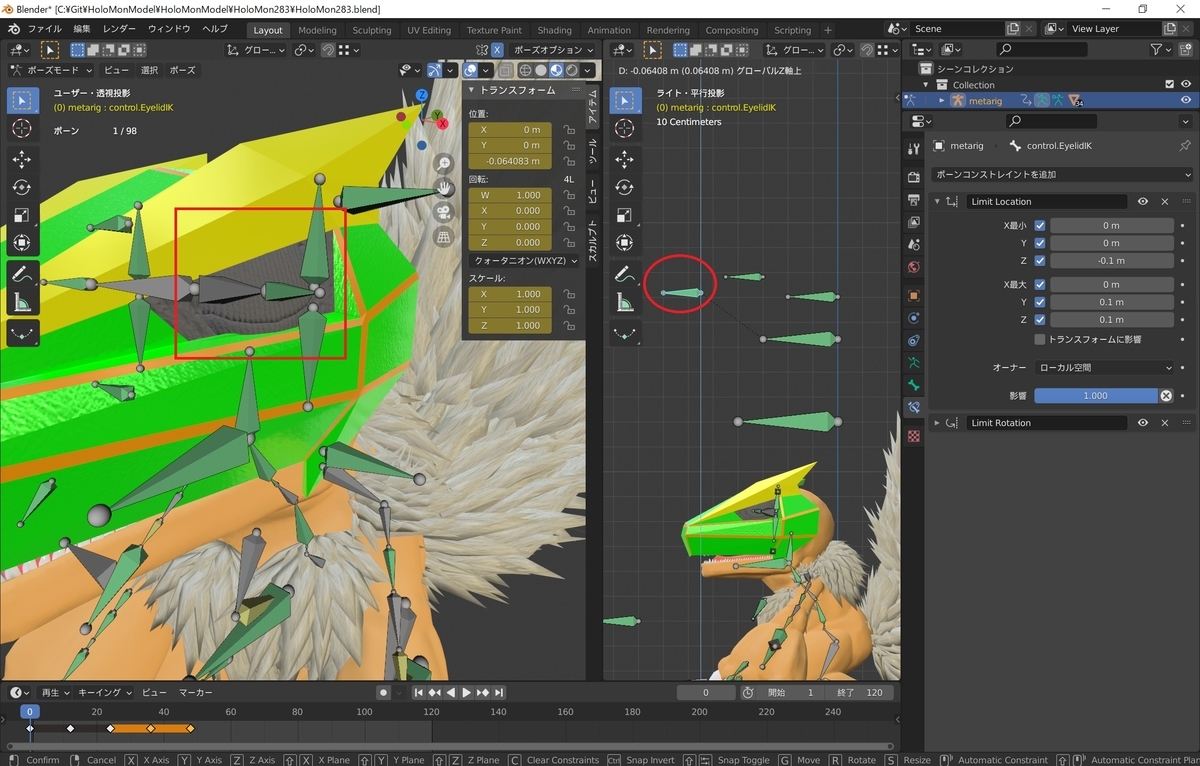

[ポーズモード]でコントロール用のボーンを上下前後させるだけで、瞼を変形したり開いたりさせることができるようになりました。
f:id:bluebirdofoz:20211011232251j:plain
f:id:bluebirdofoz:20211011232304j:plain
f:id:bluebirdofoz:20211011232316j:plain
