Hdg Remote Debugを利用してHoloLens上でシーンをデバッグする

本日は HoloLens の調査枠です。
Hdg Remote Debugを利用してHoloLensにデプロイしたアプリケーションをデバッグする方法を記事にします。
f:id:bluebirdofoz:20200217094154j:plain

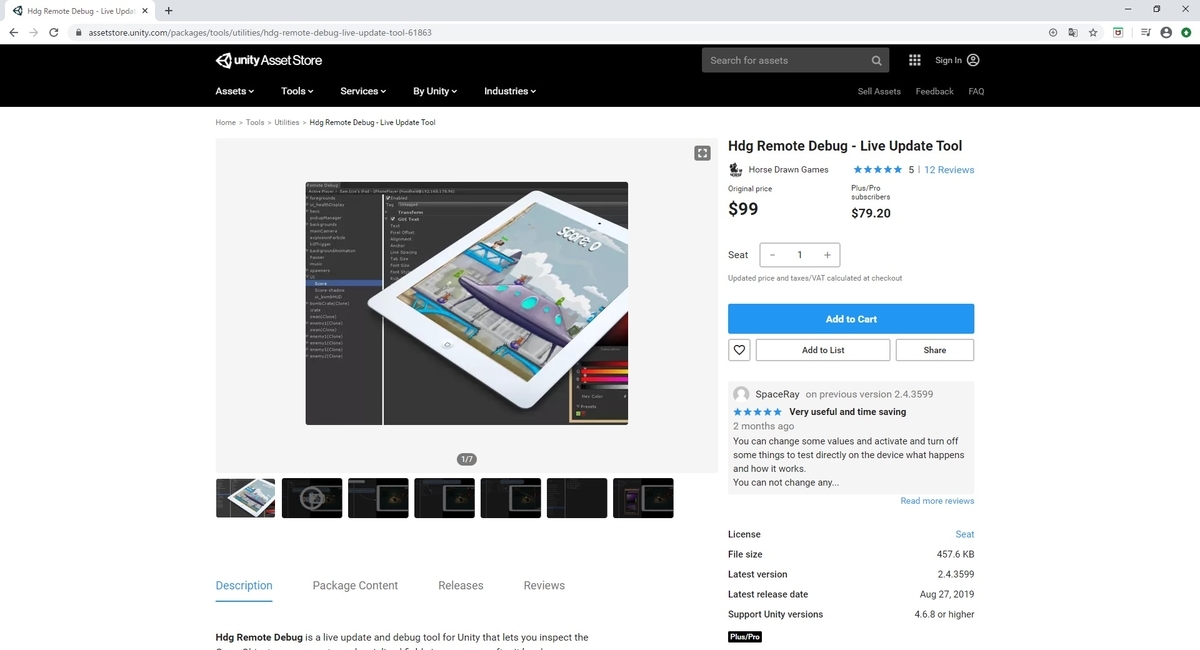

Hdg Remote Debugとは

assetstore.unity.com
f:id:bluebirdofoz:20200217094004j:plain

Hdg Remote DebugはUnityのライブアップデートおよびデバッグツールです。
デバイスにデプロイされた後に、シーンのゲームオブジェクト、コンポーネント、シリアル化されたフィールドを検査できます。

Unityエディター上で、ライブビルドのフィールドを調整できます。
UIレイアウトやタッチコントロールなどの設定変更をすばやく繰り返すのに最適です。
Unityがサポートするほぼ全てのプレーヤープラットフォームでビルドをデバッグできます。

Tokyo HoloLens ミートアップ vol.19 の石山氏セッションで紹介され、興味を持ったので購入して試してみました。
docs.google.com

シーンの作成

以下のページの手順に従って HoloLens 用の Unity プロジェクトとシーンを作成します。
bluebirdofoz.hatenablog.com
f:id:bluebirdofoz:20200217094309j:plain

Hdg Remote Debugのインポート

[Asset Store]ウィンドウで Hdg Remote Debug のページを開き、[Import]を行います。
f:id:bluebirdofoz:20200217094323j:plain

Hdg Remote Debug を[Import]すると、Plugins/HdgRemoteDebug ディレクトリが作成されます。
f:id:bluebirdofoz:20200217094332j:plain

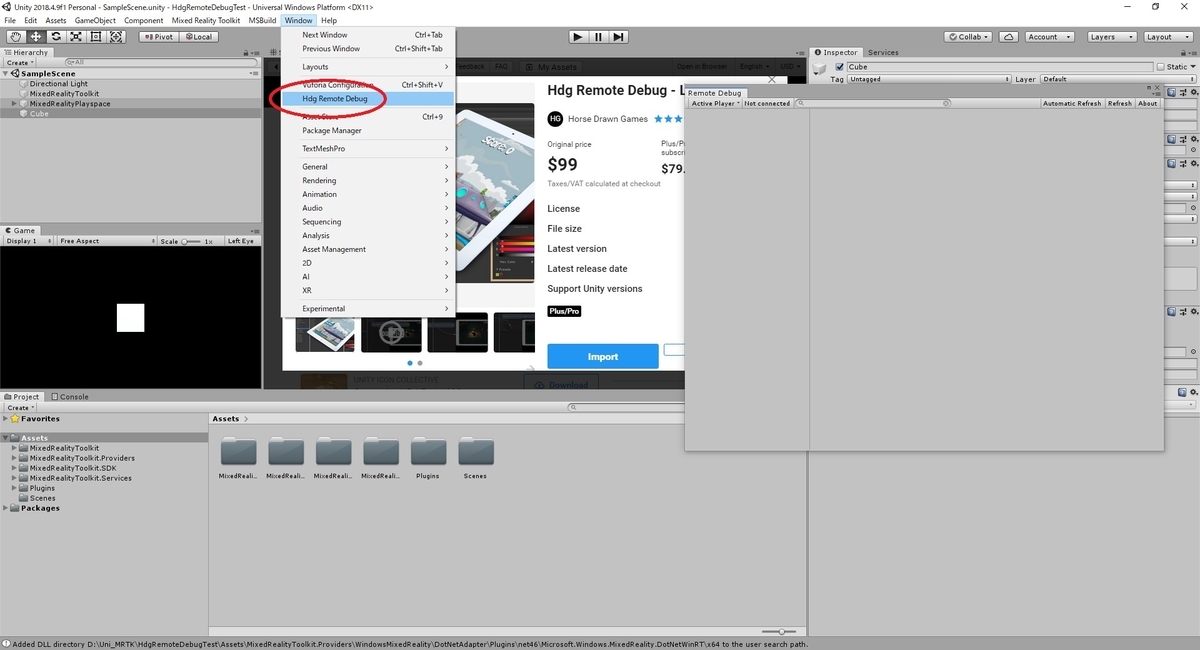

メニューには Window -> HdgRemoteDebug が追加されています。
これをクリックすると、リモートデバイスをデバッグするための RemoteDebug ウィンドウが開きます。
f:id:bluebirdofoz:20200217094409j:plain

サーバーの設定

Plugins/HdgRemoteDebug 配下の RemoteDebugServer.prefab をシーンに追加します。
RemoteDebugServer は Unity と通信するサーバーの役割を果たします。
f:id:bluebirdofoz:20200217094421j:plain

次に通信にはネットワークを利用するため、InternetClientServer の Capability を有効にしておく必要があります。
メニューから Edit -> Project Settings を開きます。
f:id:bluebirdofoz:20200217094431j:plain

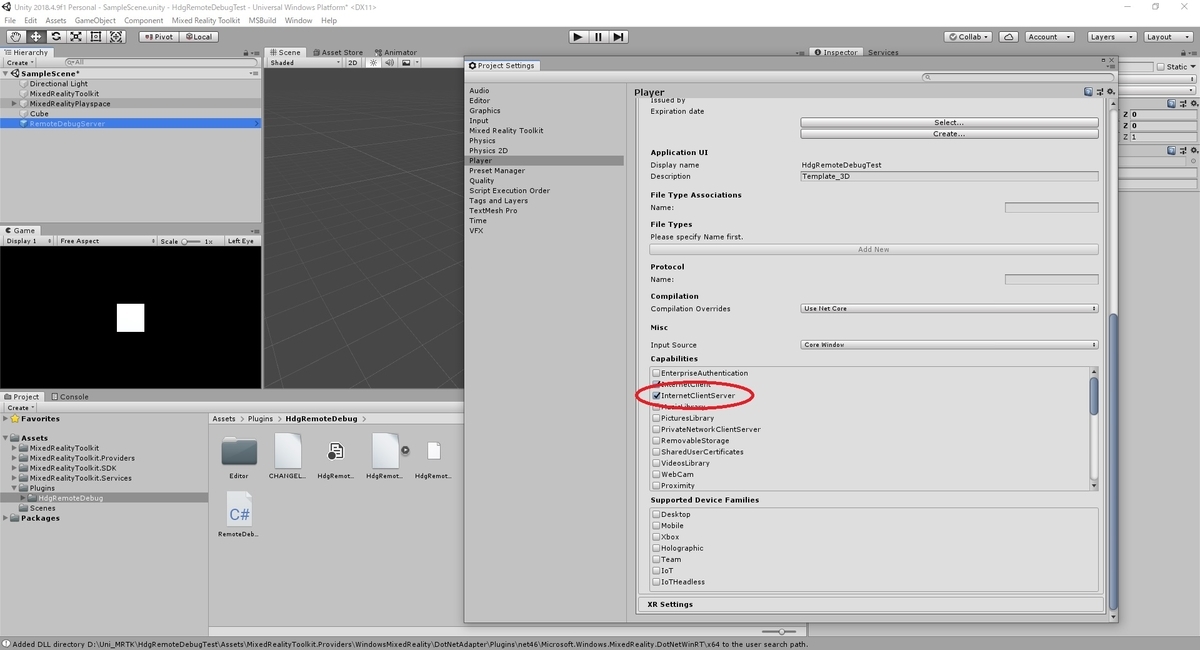

Publishing Settings内の Capabilities から[InternetClientServer]にチェックを入れます。
これで HdgRemoteDebug を使ってリモートデバイスをデバッグする準備が整いました。
f:id:bluebirdofoz:20200217094440j:plain

デバッグ用スクリプトの作成

Hdg Remote Debugでデバッグ操作を行うためのパブリックフィールドを持った以下のスクリプトを作成しました。
・TestScript.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class TestScript : MonoBehaviour
{
    // デバッグ操作用のパブリックフィールド
    // アタッチオブジェクトのスケールの倍率を数値設定する
    public int scalemag = 1;

    // デバッグ操作用のパブリックフィールド
    // アタッチオブジェクトのマテリアルの色をboolで切り替える
    public bool blackflg = false;

    // ベーススケール保持用変数
    private Vector3 m_BaseScale;

    // マテリアル変更用変数
    private MaterialPropertyBlock m_PropertyBlock;
    private Renderer myRenderer;

    void Start()
    {
        // ベースとなるスケールを保存する
        m_BaseScale = new Vector3(
            this.transform.localScale.x,
            this.transform.localScale.y,
            this.transform.localScale.z
            );

        // マテリアルの参照を取得する
        myRenderer = GetComponent<Renderer>();
        m_PropertyBlock = new MaterialPropertyBlock();
    }

    void Update()
    {
        // パブリックフィールドの数値に応じてスケールを変更する
        this.transform.localScale = new Vector3(
            m_BaseScale.x * scalemag,
            m_BaseScale.y * scalemag,
            m_BaseScale.z * scalemag
            );

        // パブリックフィールドのboolに応じてマテリアル色を変更する
        if (blackflg)
        {
            // マテリアル色を黒に変更する
            // マテリアルを複製しないようプロパティブロックを直接操作する
            m_PropertyBlock.SetColor("_Color", Color.black);
            myRenderer.SetPropertyBlock(m_PropertyBlock);
        }
        else
        {
            // マテリアル色を白に変更する
            // マテリアルを複製しないようプロパティブロックを直接操作する
            m_PropertyBlock.SetColor("_Color", Color.white);
            myRenderer.SetPropertyBlock(m_PropertyBlock);
        }
    }
}

f:id:bluebirdofoz:20200217094453j:plain

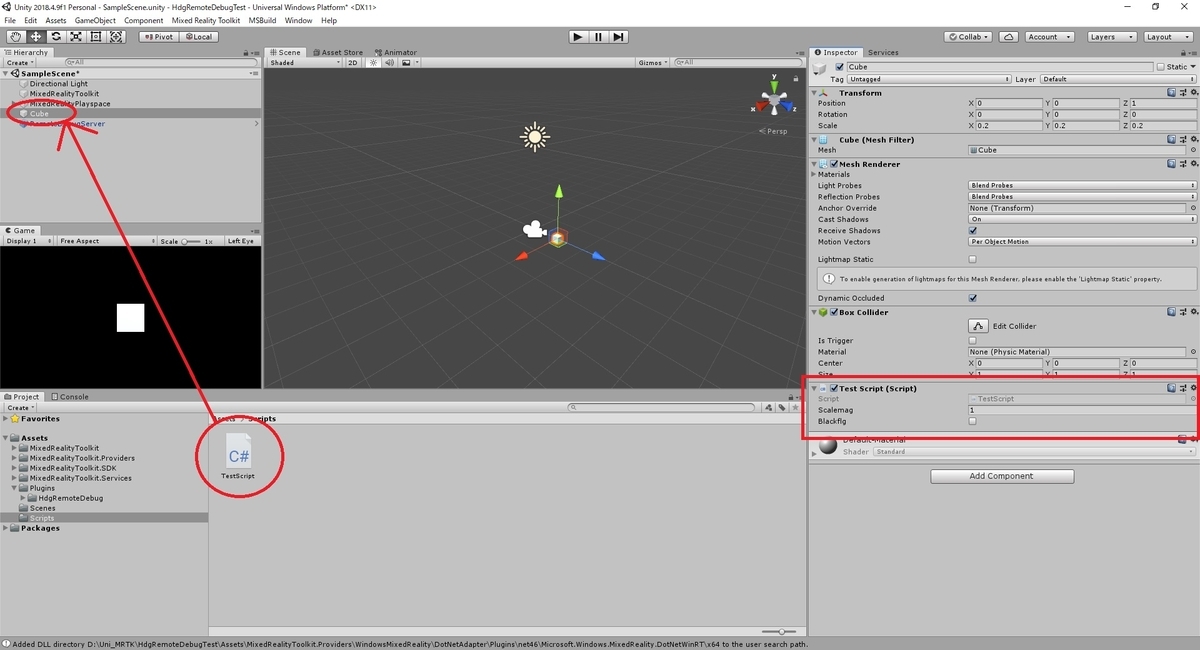

作成したスクリプトをシーンの Cube オブジェクトにアタッチします。
f:id:bluebirdofoz:20200217094502j:plain

ビルド前にシーンを再生し、パブリックフィールドの値を変更すると Cube の大きさや色が変わることを確認します。
f:id:bluebirdofoz:20200217094514j:plain

プロジェクトのビルドとインストール

以下のページの手順に従って作成したプロジェクトをビルドし、HoloLens にインストールします。
bluebirdofoz.hatenablog.com

更に HoloLens を Unity 起動中の PC と同じローカルネットワーク空間に接続しておきます。
f:id:bluebirdofoz:20200217094531j:plain

デバッグの実行

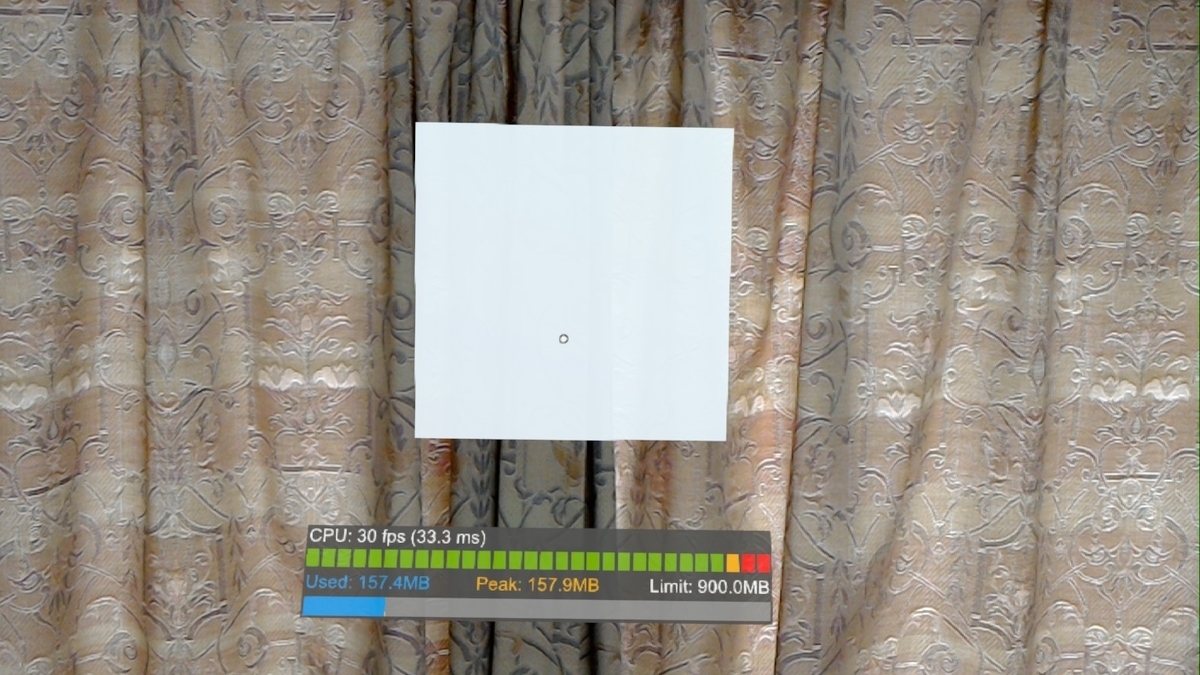

HoloLens 側でインストールしたアプリケーションを起動します。
f:id:bluebirdofoz:20200217094541j:plain

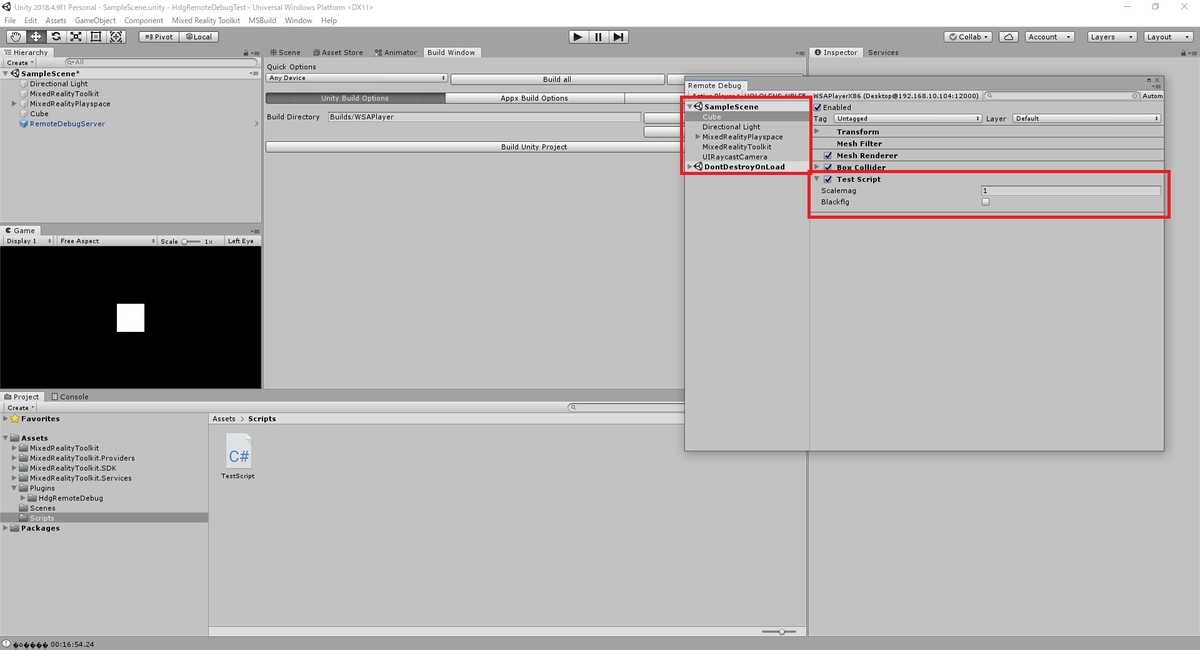

HoloLens 側でアプリが起動したら、Unity 側の Remote Debug ウィンドウの[Active Player]のプルダウンを開きます。
一覧に、アプリケーションを起動中の HoloLens のPC名とIPアドレスが表示されるので、これを選択します。
f:id:bluebirdofoz:20200217094552j:plain
一覧に HoloLens が表示されない場合は、PC と HoloLens が同じネットワーク空間に接続されているか、または InternetClientServer の Capability が設定されているか、確認してください。
