HoloLens2でホロモンアプリを作る その100(MRTK3環境でハンドジョイントの情報を取得する)

本日はアプリ作成枠です。
HoloLens2でホロモンアプリを作る進捗を書き留めていきます。

今回は MRTK3 環境でハンドジョイントの情報を取得する改修を行いました。

MRTK3環境でハンドジョイントの情報を取得する

MRTK3 環境では HandsAggregatorSubsystem サブシステムからハンドジョイントの情報が取得できます。
bluebirdofoz.hatenablog.com

TryGetEntireHand 関数で右手または左手の指定をすることで各関節のポーズ情報を取得できます。

// Get an entire hand's worth of joints from the left hand.
// 左手から手のひら全体のジョイントデータを取る。
bool allJointsAreValid = aggregator.TryGetEntireHand(XRNode.LeftHand, out IReadOnlyList<HandJointPose> joints);

サンプルスクリプト

ハンドジョイントの情報が更新された場合はイベントを発火するサンプルスクリプトを作成しました。

TryGetEntireHand 関数で取得できるポーズ情報のリストは手首(Wrist)から小指の先(PinkyTip)までの 26 箇所の関節のポーズ情報です。
スクリプトではこれらを MRTK2 と処理を共通化するために自作の型に落とし込んでイベントを投げています。
・HandTrackingHandlerMRTK3

#if XRPLATFORM_MRTK3
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System;

using UniRx;
using UniRx.Triggers;

using UnityEngine.XR;
using UnityEngine.XR.WSA.Input;

using Microsoft.MixedReality.Toolkit;
using Microsoft.MixedReality.Toolkit.Subsystems;
using Microsoft.MixedReality.Toolkit.Input;

namespace HoloMonApp.Content.XRPlatform.MRTK3
{
    public class HandTrackingHandlerMRTK3
    {
        private HandsAggregatorSubsystem p_Aggregator;

        private IDictionary<XRNode, bool> prevAllJointsAreValid;

        private IDictionary<HandTrackingHandJoint, HandTrackingJointPose> p_ConvertHandJointPoseDictionary;

        public HandTrackingHandlerMRTK3(Component a_Component)
        {
            p_ConvertHandJointPoseDictionary = CreateHandJointPoseDictionary();

            p_Aggregator = XRSubsystemHelpers.GetFirstRunningSubsystem<HandsAggregatorSubsystem>();

            prevAllJointsAreValid = new Dictionary<XRNode, bool>();

            a_Component.UpdateAsObservable()
                .Subscribe(_ =>
                {
                    CheckUpdate();
                })
                .AddTo(a_Component);
        }


        // 手の検出時に呼び出すアクション
        public Action<HandTrackingSourceStateEventData> OnSourceDetectedAction;

        // 手のロスト時に呼び出すアクション
        public Action<HandTrackingSourceStateEventData> OnSourceLostAction;

        // 手の更新時に呼び出すアクション
        public Action<HandTrackingInputEventData> OnHandJointsUpdatedAction;


        #region "privete"
        private void CheckUpdate()
        {
            if (p_Aggregator == null) return;
            HandTrackingEventHandle(XRNode.RightHand);
            HandTrackingEventHandle(XRNode.LeftHand);
        }

        private void HandTrackingEventHandle(XRNode a_XRNode)
        {
            if (!prevAllJointsAreValid.ContainsKey(a_XRNode)) prevAllJointsAreValid[a_XRNode] = false;

            // 指定の手のハンドトラッキングを調べる
            bool allJointsAreValid = p_Aggregator.TryGetEntireHand(a_XRNode, out IReadOnlyList<HandJointPose> jointList);

            // IDを取得する
            uint sourceId = (uint)(XRNodeExtensions.ToHandedness(a_XRNode));

            // ハンド種別を取得する
            HandTrackingHandedness handedness = ConvertHandnessMRTK3(XRNodeExtensions.ToHandedness(a_XRNode));

            // ジョイントリストをDictionary型に変換する
            p_ConvertHandJointPoseDictionary = ConvertHandJointPosesMRTK3(jointList, p_ConvertHandJointPoseDictionary);

            // イベント実行
            if (allJointsAreValid && !prevAllJointsAreValid[a_XRNode])
            {
                // 検出
                HandTrackingSourceStateEventData data = new HandTrackingSourceStateEventData(DateTime.Now, sourceId);

                // アクション呼び出し
                OnSourceDetectedAction?.Invoke(data);
            }
            else if (!allJointsAreValid && prevAllJointsAreValid[a_XRNode])
            {
                // ロスト
                HandTrackingSourceStateEventData data = new HandTrackingSourceStateEventData(DateTime.Now, sourceId);

                // アクション呼び出し
                OnSourceLostAction?.Invoke(data);
            }

            if (allJointsAreValid)
            {
                // 検出中処理
                HandTrackingInputEventData data = new HandTrackingInputEventData(sourceId, handedness, p_ConvertHandJointPoseDictionary);

                // アクション呼び出し
                OnHandJointsUpdatedAction?.Invoke(data);
            }

            prevAllJointsAreValid[a_XRNode] = allJointsAreValid;
        }
        #endregion


        #region "MRTK3 private"
        private IDictionary<HandTrackingHandJoint, HandTrackingJointPose> CreateHandJointPoseDictionary()
        {
            IDictionary<HandTrackingHandJoint, HandTrackingJointPose> handJointPosesDictionary
                = new Dictionary<HandTrackingHandJoint, HandTrackingJointPose>();
            HandTrackingJointPose handJointPose = null;

            // ジョイントに対応するキー名を付与する
            for (int index = 0; index < (int)Enum.GetNames(typeof(HandTrackingHandJoint)).Length; index++)
            {
                HandTrackingHandJoint trackedHandJointKey = (HandTrackingHandJoint)index;
                handJointPosesDictionary.Add(trackedHandJointKey, handJointPose);
            }

            return handJointPosesDictionary;
        }


        private HandTrackingHandedness ConvertHandnessMRTK3(Handedness a_Handedness)
        {
            HandTrackingHandedness convertHandedness = HandTrackingHandedness.None;
            switch (a_Handedness)
            {
                case Handedness.None:
                    break;
                case Handedness.Left:
                    convertHandedness = HandTrackingHandedness.Left;
                    break;
                case Handedness.Right:
                    convertHandedness = HandTrackingHandedness.Right;
                    break;
            }
            return convertHandedness;
        }

        private IDictionary<HandTrackingHandJoint, HandTrackingJointPose> ConvertHandJointPosesMRTK3
            (IReadOnlyList<HandJointPose> a_JointPoseList,
            IDictionary<HandTrackingHandJoint, HandTrackingJointPose> a_HandJointPosesDictionary)
        {
            // ジョイントに対応するキー名を付与する
            for (int index = 0; index < (int)TrackedHandJoint.TotalJoints; index++)
            {
                // None 識別子を無視するためインデックスより 1 インクリメントする
                // (最初に Wrist の情報が代入されている)
                TrackedHandJoint trackedHandJointKey = (TrackedHandJoint)index + 1;
                HandTrackingHandJoint convertTrackedHandJoint = ConvertTrackedHandJointMRTK3(trackedHandJointKey);
                HandTrackingJointPose convertMixedRealityPose = ConvertMixedRealityPoseMRTK3(a_JointPoseList[index]);
                a_HandJointPosesDictionary[convertTrackedHandJoint] = convertMixedRealityPose;
            }

            return a_HandJointPosesDictionary;
        }

        private HandTrackingHandJoint ConvertTrackedHandJointMRTK3(TrackedHandJoint a_TrackedHandJoint)
        {
            HandTrackingHandJoint convertTrackedHandJoint = HandTrackingHandJoint.None;
            switch (a_TrackedHandJoint)
            {
                case TrackedHandJoint.None:
                    break;
                case TrackedHandJoint.Wrist:
                    convertTrackedHandJoint = HandTrackingHandJoint.Wrist;
                    break;
                case TrackedHandJoint.Palm:
                    convertTrackedHandJoint = HandTrackingHandJoint.Palm;
                    break;
                case TrackedHandJoint.ThumbMetacarpalJoint:
                    convertTrackedHandJoint = HandTrackingHandJoint.ThumbMetacarpalJoint;
                    break;
                case TrackedHandJoint.ThumbProximalJoint:
                    convertTrackedHandJoint = HandTrackingHandJoint.ThumbProximalJoint;
                    break;
                case TrackedHandJoint.ThumbDistalJoint:
                    convertTrackedHandJoint = HandTrackingHandJoint.ThumbDistalJoint;
                    break;
                case TrackedHandJoint.ThumbTip:
                    convertTrackedHandJoint = HandTrackingHandJoint.ThumbTip;
                    break;
                case TrackedHandJoint.IndexMetacarpal:
                    convertTrackedHandJoint = HandTrackingHandJoint.IndexMetacarpal;
                    break;
                case TrackedHandJoint.IndexKnuckle:
                    convertTrackedHandJoint = HandTrackingHandJoint.IndexKnuckle;
                    break;
                case TrackedHandJoint.IndexMiddleJoint:
                    convertTrackedHandJoint = HandTrackingHandJoint.IndexMiddleJoint;
                    break;
                case TrackedHandJoint.IndexDistalJoint:
                    convertTrackedHandJoint = HandTrackingHandJoint.IndexDistalJoint;
                    break;
                case TrackedHandJoint.IndexTip:
                    convertTrackedHandJoint = HandTrackingHandJoint.IndexTip;
                    break;
                case TrackedHandJoint.MiddleMetacarpal:
                    convertTrackedHandJoint = HandTrackingHandJoint.MiddleMetacarpal;
                    break;
                case TrackedHandJoint.MiddleKnuckle:
                    convertTrackedHandJoint = HandTrackingHandJoint.MiddleKnuckle;
                    break;
                case TrackedHandJoint.MiddleMiddleJoint:
                    convertTrackedHandJoint = HandTrackingHandJoint.MiddleMiddleJoint;
                    break;
                case TrackedHandJoint.MiddleDistalJoint:
                    convertTrackedHandJoint = HandTrackingHandJoint.MiddleDistalJoint;
                    break;
                case TrackedHandJoint.MiddleTip:
                    convertTrackedHandJoint = HandTrackingHandJoint.MiddleTip;
                    break;
                case TrackedHandJoint.RingMetacarpal:
                    convertTrackedHandJoint = HandTrackingHandJoint.RingMetacarpal;
                    break;
                case TrackedHandJoint.RingKnuckle:
                    convertTrackedHandJoint = HandTrackingHandJoint.RingKnuckle;
                    break;
                case TrackedHandJoint.RingMiddleJoint:
                    convertTrackedHandJoint = HandTrackingHandJoint.RingMiddleJoint;
                    break;
                case TrackedHandJoint.RingDistalJoint:
                    convertTrackedHandJoint = HandTrackingHandJoint.RingDistalJoint;
                    break;
                case TrackedHandJoint.RingTip:
                    convertTrackedHandJoint = HandTrackingHandJoint.RingTip;
                    break;
                case TrackedHandJoint.PinkyMetacarpal:
                    convertTrackedHandJoint = HandTrackingHandJoint.PinkyMetacarpal;
                    break;
                case TrackedHandJoint.PinkyKnuckle:
                    convertTrackedHandJoint = HandTrackingHandJoint.PinkyKnuckle;
                    break;
                case TrackedHandJoint.PinkyMiddleJoint:
                    convertTrackedHandJoint = HandTrackingHandJoint.PinkyMiddleJoint;
                    break;
                case TrackedHandJoint.PinkyDistalJoint:
                    convertTrackedHandJoint = HandTrackingHandJoint.PinkyDistalJoint;
                    break;
                case TrackedHandJoint.PinkyTip:
                    convertTrackedHandJoint = HandTrackingHandJoint.PinkyTip;
                    break;
            }

            return convertTrackedHandJoint;
        }

        private HandTrackingJointPose ConvertMixedRealityPoseMRTK3(HandJointPose a_HandJointPose)
        {
            HandTrackingJointPose convertMixedRealityPose = new HandTrackingJointPose(a_HandJointPose.Position, a_HandJointPose.Rotation);
            return convertMixedRealityPose;
        }
#endregion
    }
}
#endif

動作確認

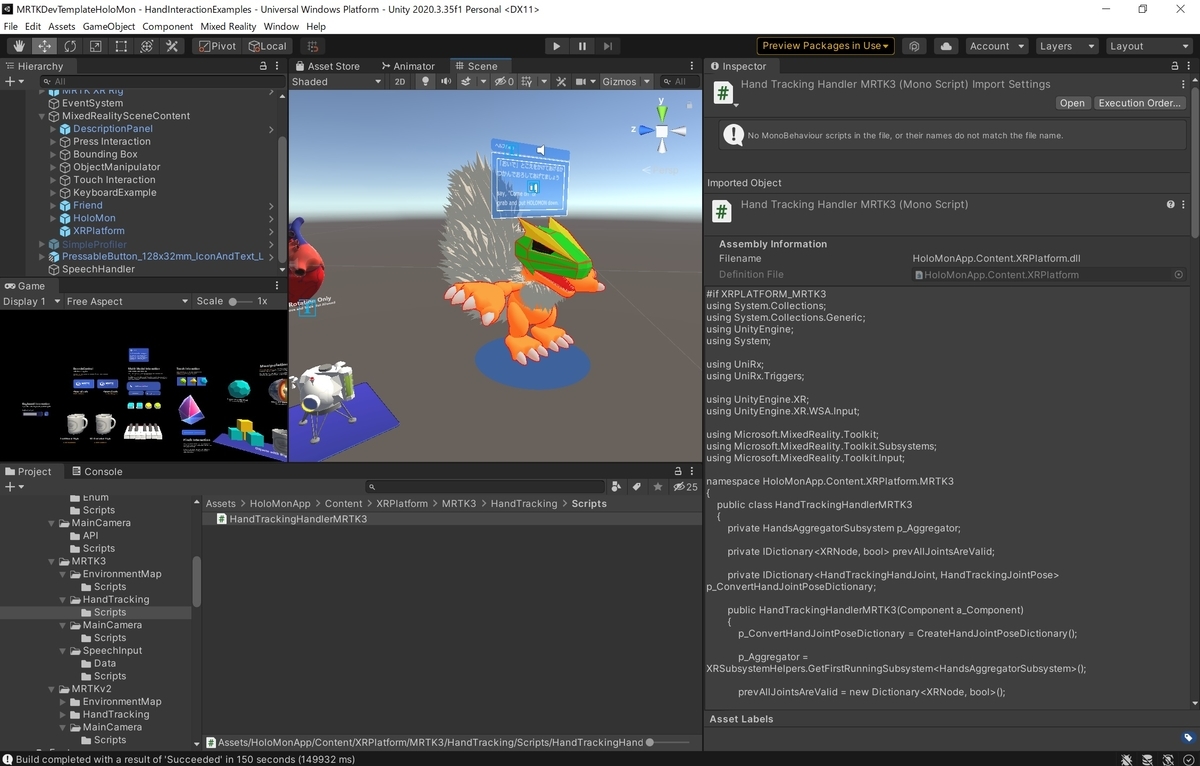

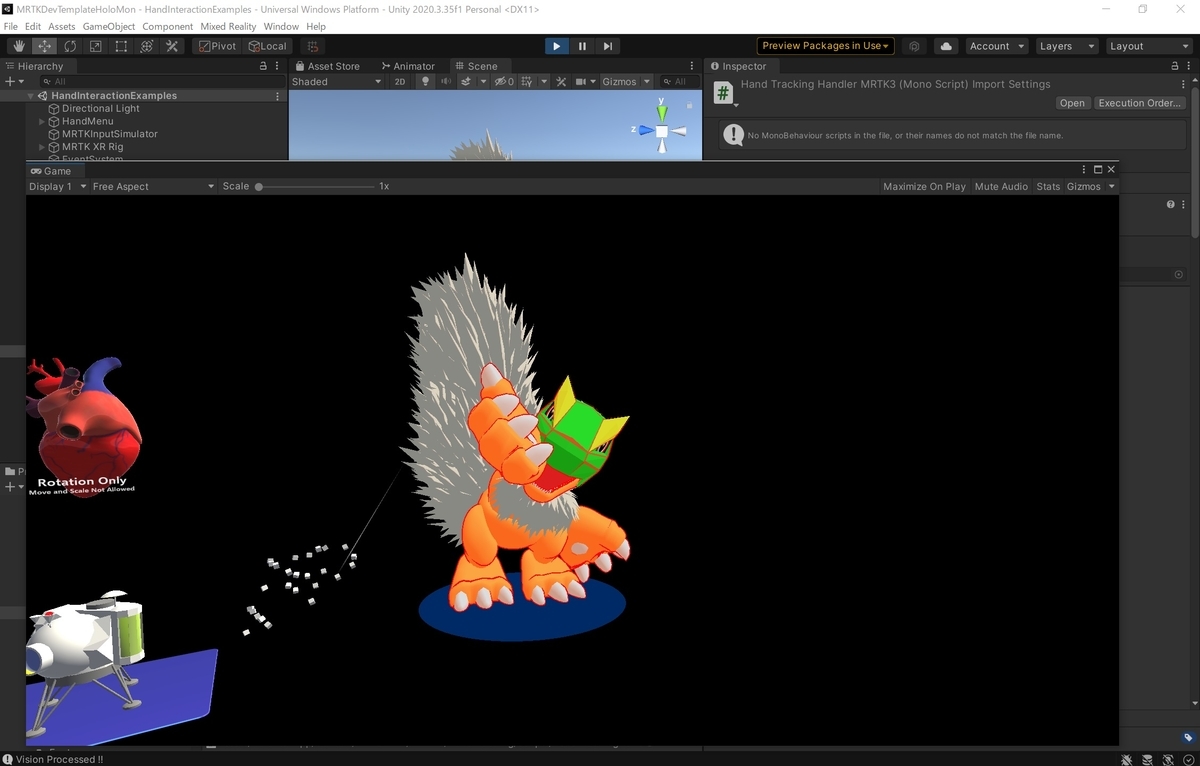

シーンを再生してシミュレーションでハンドを表示すると、ホロモンがハンドジェスチャーに対する反応をしてくれました。
HandsAggregatorSubsystem サブシステムは Unity エディター上ではシミュレータのハンド情報を、実機上ではデバイスで取得されたハンド情報を返却します。
