本日は Blender と Unity の小ネタ枠です。
BlenderからUnityへ引き継げるマテリアルの情報を確認します。
BlenderからUnityへ引き継げるマテリアルの情報
Blenderでのマテリアルの[ベースカラー]は Unity での Albedo のカラーとして取り込まれます。
・Blenderでの設定
![f:id:bluebirdofoz:20200708225334j:plain f:id:bluebirdofoz:20200708225334j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/bluebirdofoz/20200708/20200708225334.jpg)
・Unityでの取り込み結果
![f:id:bluebirdofoz:20200708225347j:plain f:id:bluebirdofoz:20200708225347j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/bluebirdofoz/20200708/20200708225347.jpg)
ただし、カラーのアルファ値については引き継げません。
また[メタリック]、[スペキュラー]、[粗さ]の値も引き継ぐことはできません。

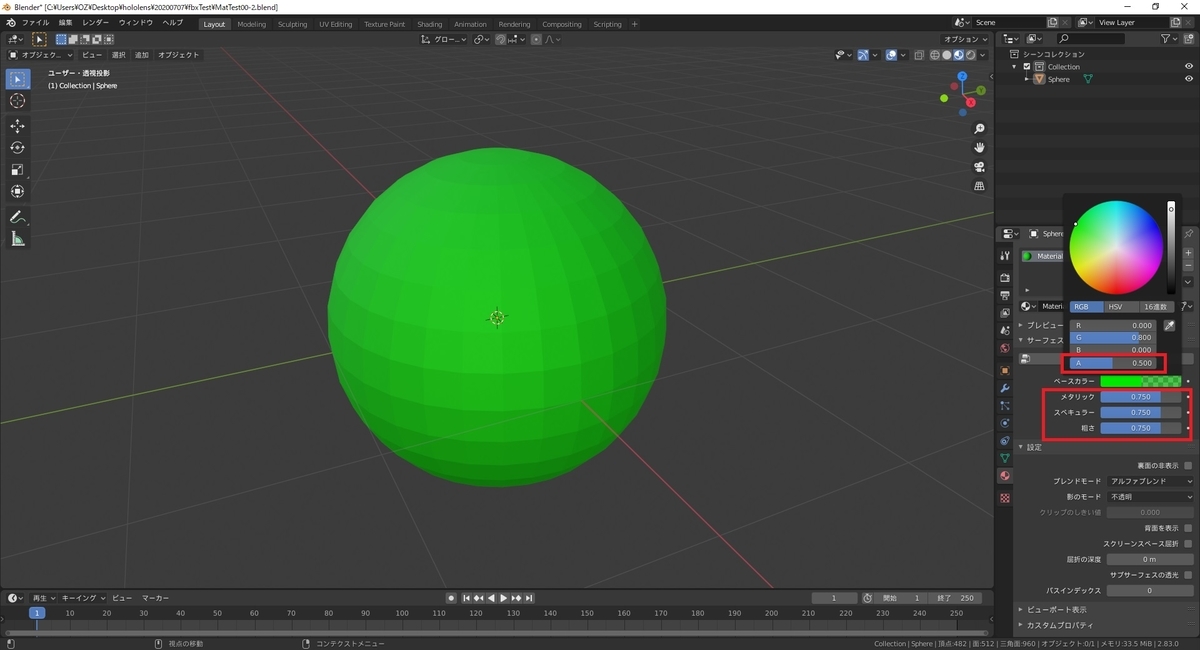

・Blenderでの設定
![f:id:bluebirdofoz:20200708225359j:plain f:id:bluebirdofoz:20200708225359j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/bluebirdofoz/20200708/20200708225359.jpg)

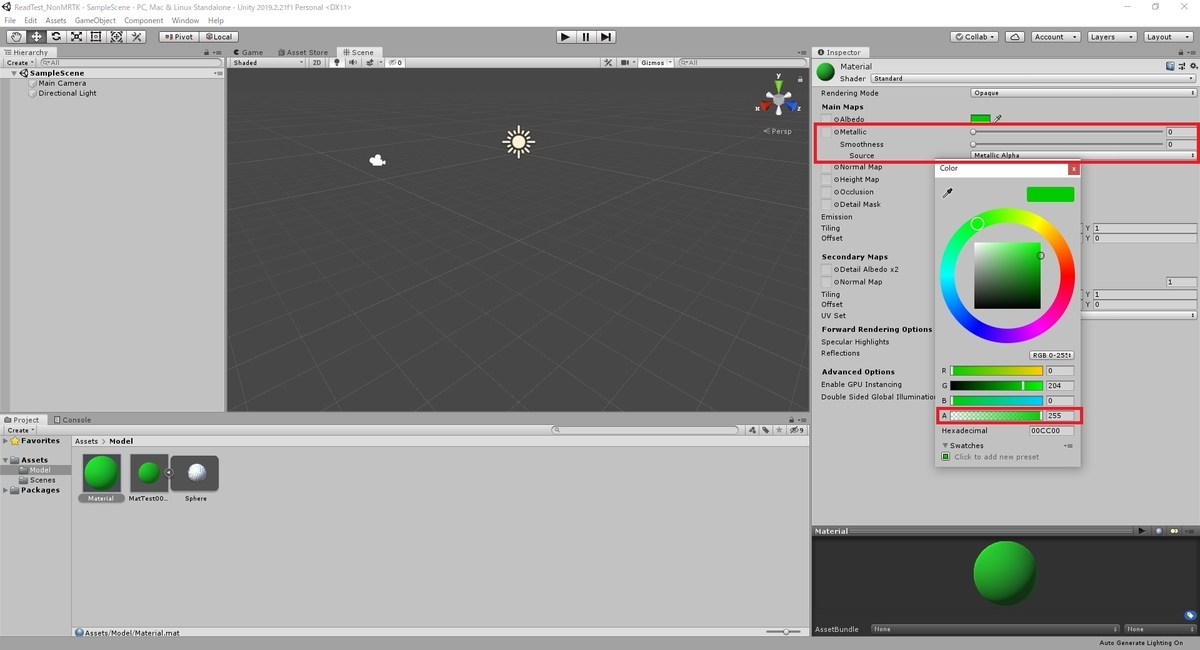

・Unityでの取り込み結果
![f:id:bluebirdofoz:20200708225411j:plain f:id:bluebirdofoz:20200708225411j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/bluebirdofoz/20200708/20200708225411.jpg)
テクスチャの参照
ベースカラーとノーマルマップのテクスチャ参照については Unity に引き継ぐことができます。
参照を設定するため、マテリアルのノードを有効化して[サーフェス]を[プリンシプルBSDF]に変更します。
ベースカラーに[画像テクスチャ]の参照を設定しました。
・Blenderでの設定
![f:id:bluebirdofoz:20200708225423j:plain f:id:bluebirdofoz:20200708225423j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/bluebirdofoz/20200708/20200708225423.jpg)
・Unityでの取り込み結果
![f:id:bluebirdofoz:20200708225434j:plain f:id:bluebirdofoz:20200708225434j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/bluebirdofoz/20200708/20200708225434.jpg)
テクスチャ読み込み時の注意事項
fbx ファイルに含まれるのはテクスチャの参照のみで、テクスチャファイル自体は含まれません。
このため、fbx ファイルの取り込み前にテクスチャファイルを Unity プロジェクトに取り込んでおく必要があります。
テクスチャのファイル名が一致していれば、参照ディレクトリの構成に関係なく参照されます。
![f:id:bluebirdofoz:20200708225445j:plain f:id:bluebirdofoz:20200708225445j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/bluebirdofoz/20200708/20200708225445.jpg)
テクスチャ参照を設定していてもベースカラーの設定は引き継がれます。
![f:id:bluebirdofoz:20200708225458j:plain f:id:bluebirdofoz:20200708225458j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/bluebirdofoz/20200708/20200708225458.jpg)

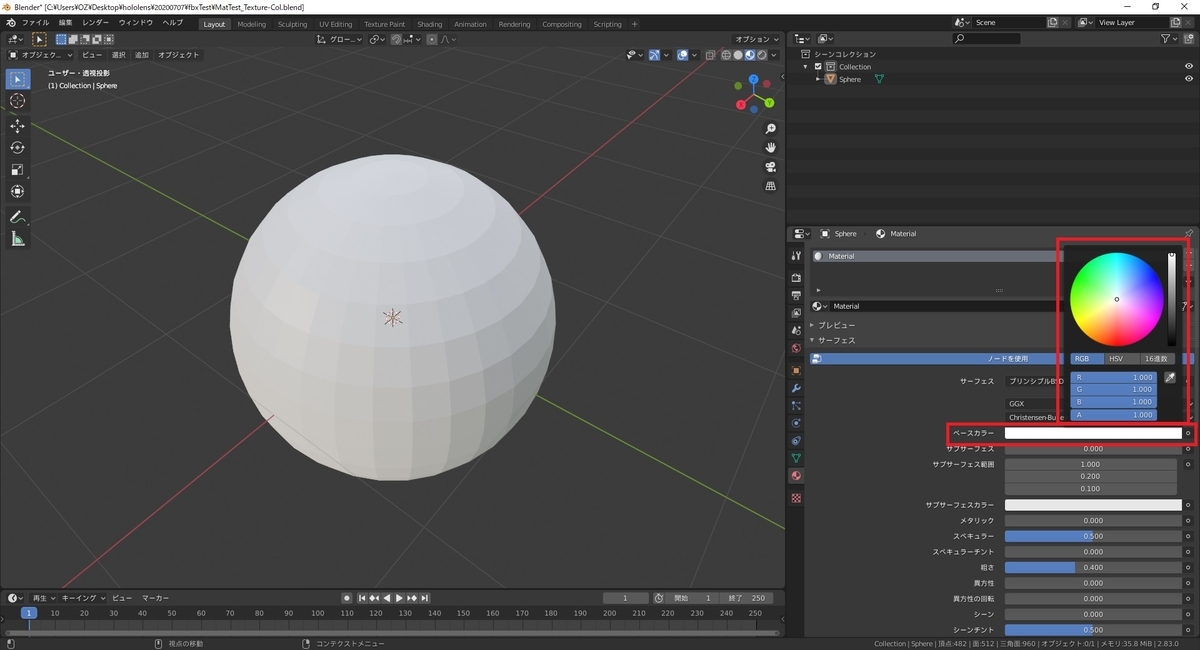

ベースカラーとテクスチャの色情報が乗算されてしまうので、テクスチャの色合いをそのまま出力したい場合は、必ず[ベースカラー]を白(R:255,G:255,B:255)にしておく必要があります。
![f:id:bluebirdofoz:20200708225508j:plain f:id:bluebirdofoz:20200708225508j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/bluebirdofoz/20200708/20200708225508.jpg)
ノーマルマップの参照
テクスチャのノーマルマップの参照を引き継ぐ場合は、[ノーマル]の項目に[ノーマルマップ]を設定します。
ノーマルマップの[カラー]として[画像テクスチャ]の参照を追加します。

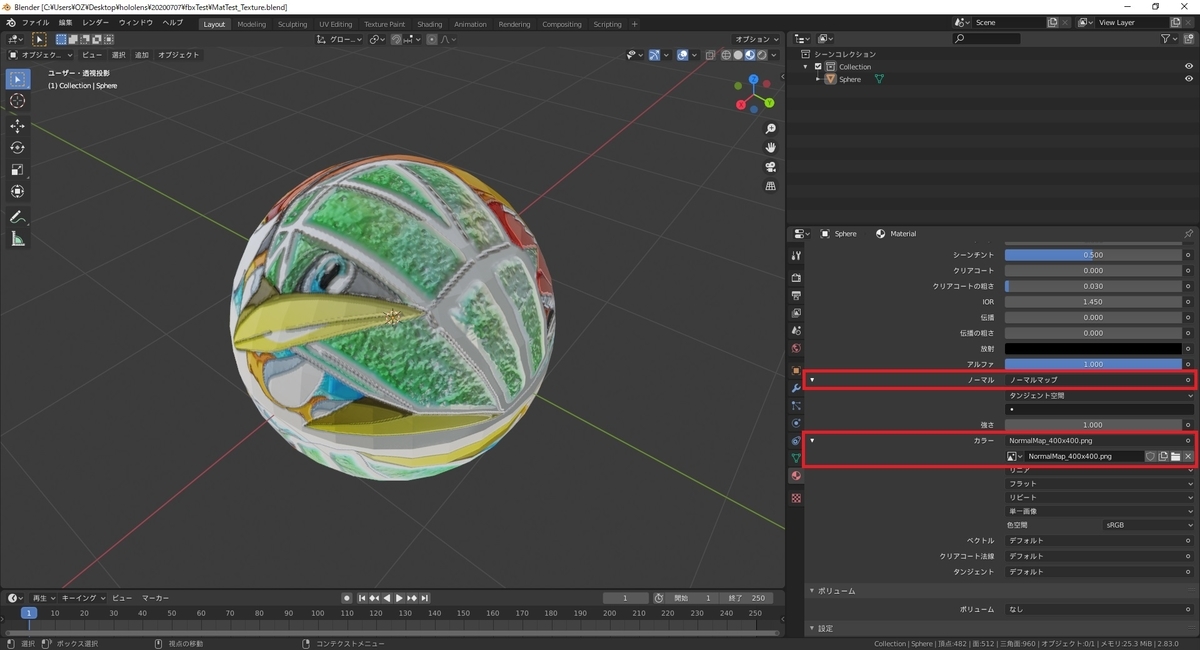

・Blenderでの設定
![f:id:bluebirdofoz:20200708225519j:plain f:id:bluebirdofoz:20200708225519j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/bluebirdofoz/20200708/20200708225519.jpg)

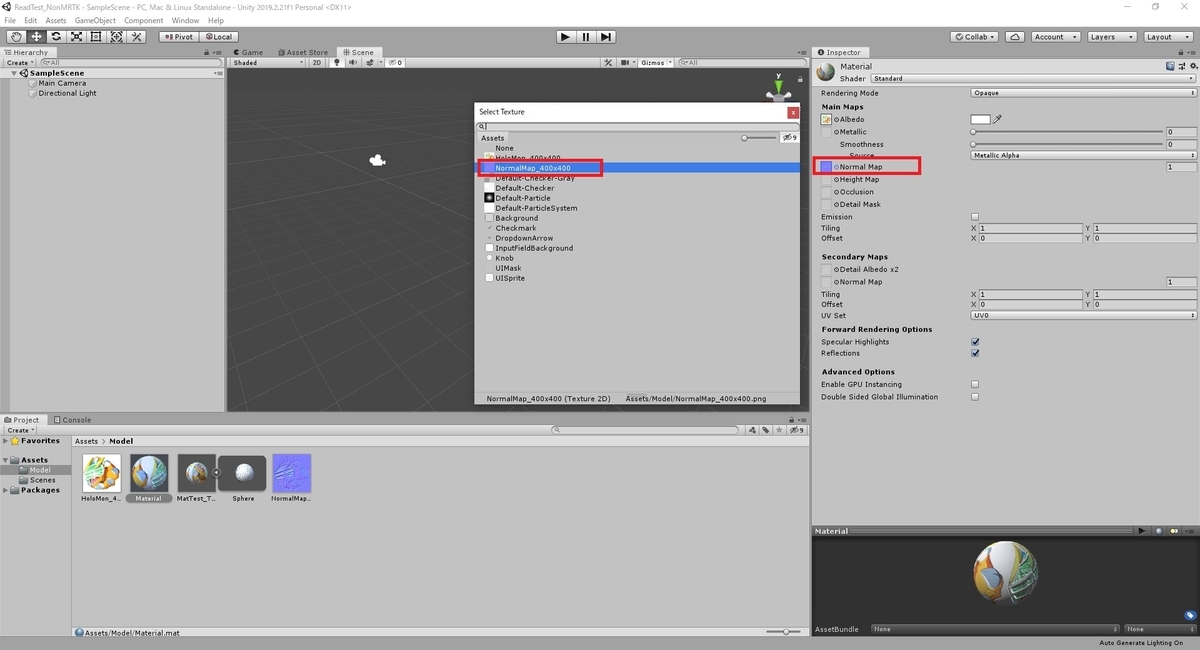

・Unityでの取り込み結果
![f:id:bluebirdofoz:20200708225530j:plain f:id:bluebirdofoz:20200708225530j:plain](https://cdn-ak.f.st-hatena.com/images/fotolife/b/bluebirdofoz/20200708/20200708225530.jpg)
ノーマルマップのテクスチャもベースカラーと同様に予めインポートしておく必要があります。
