Blender 2.9で煙と炎の物理シミュレーションを実行する

本日は Blender2.9 の小ネタ枠です。
Blender2.9 のクィックエフェクトで煙と炎の物理シミュレーションを実行する手順を記事にします。
f:id:bluebirdofoz:20201124231302j:plain

煙の流体シミュレーションの作成

煙と炎の発生元となるメッシュオブジェクトを持つ Blender プロジェクトを用意します。
f:id:bluebirdofoz:20201124231314j:plain

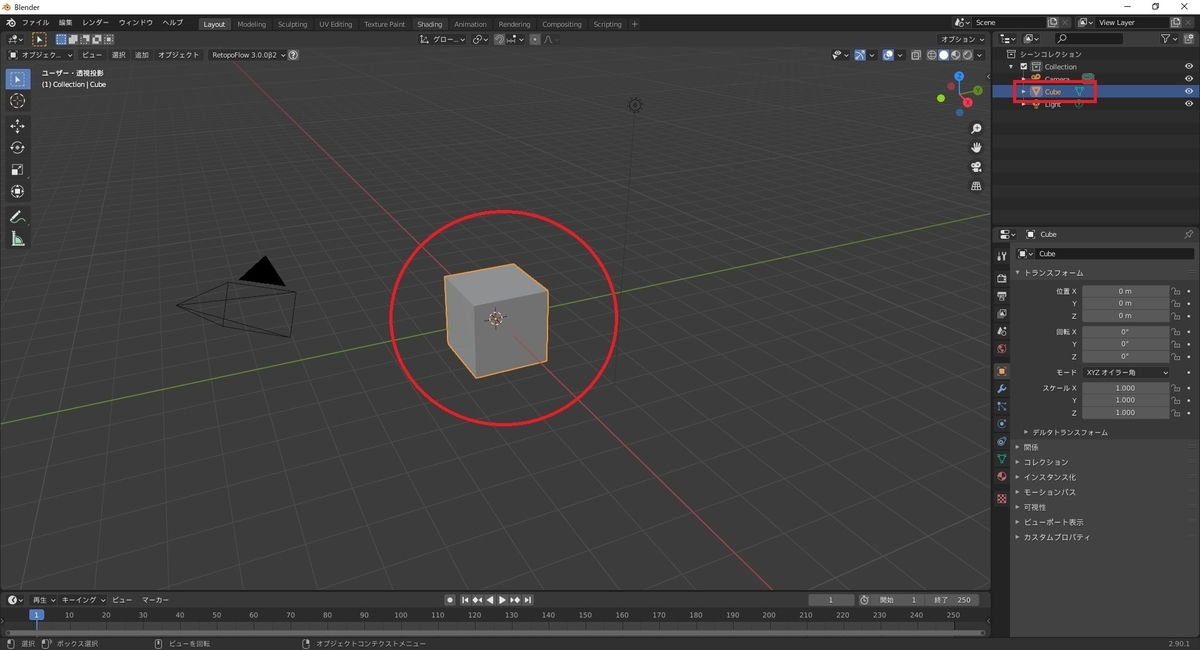

アウトライナーウィンドウでメッシュオブジェクトを選択します。
この状態でメニューから[オブジェクト -> クイックエフェクト -> クイック煙]を実行します。
f:id:bluebirdofoz:20201124231418j:plain

すると選択していたオブジェクトを元に煙の流体シミュレーションが作成されます。
f:id:bluebirdofoz:20201124231435j:plain

煙と炎への切り替え

このままだと煙のみの流体シミュレーションなので、煙と炎のシミュレーションに変更します。

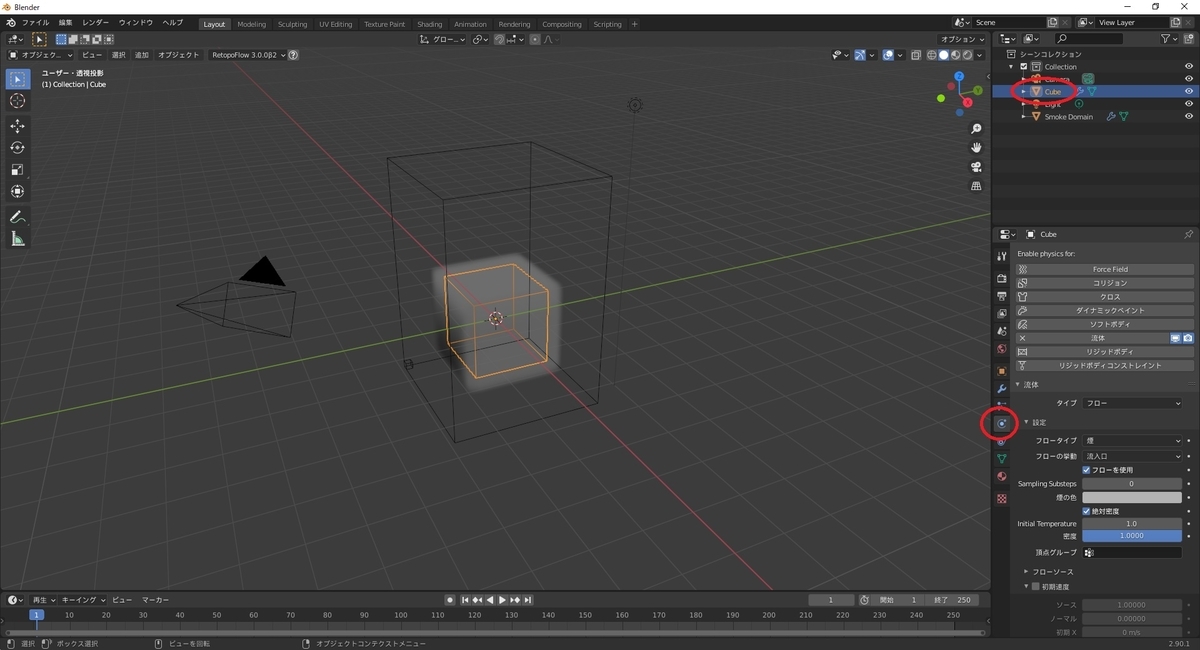

作成元のメッシュオブジェクトを選択し、[物理演算プロパティ]タブを開きます。
f:id:bluebirdofoz:20201124231448j:plain

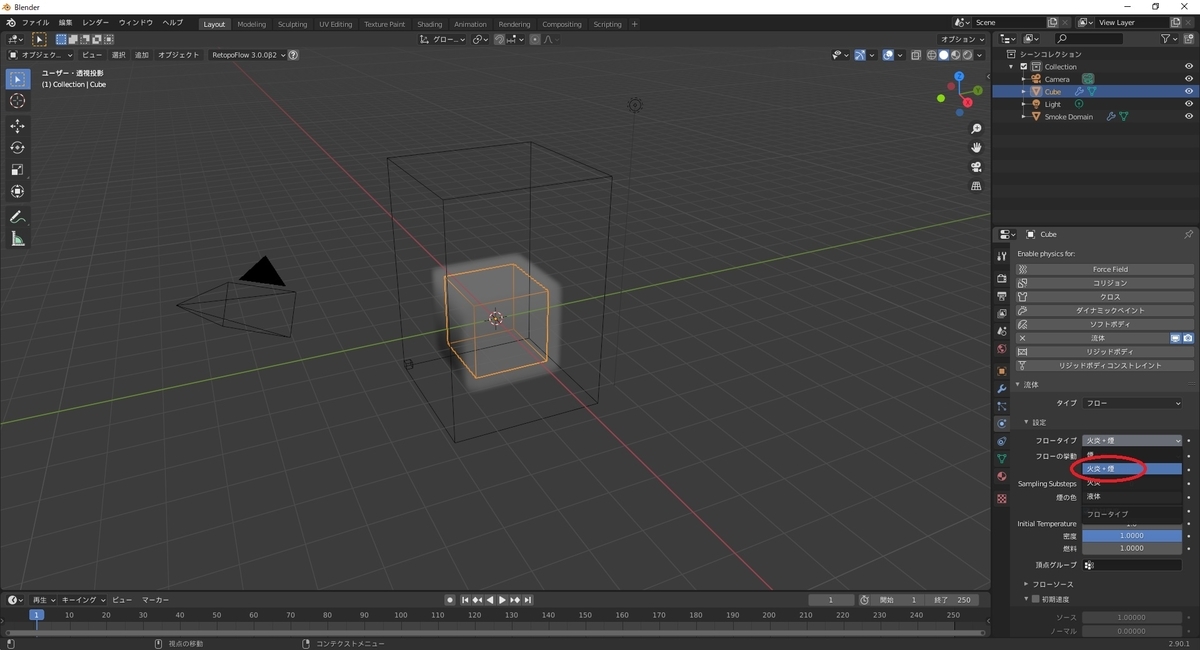

[フローのタイプ]を[火炎 + 煙]に変更します。
これで煙と炎のシミュレーションが行われるようになります。
f:id:bluebirdofoz:20201124231500j:plain

シミュレーション結果のベイク

設定を変更したらシミュレーション結果のベイクを行います。

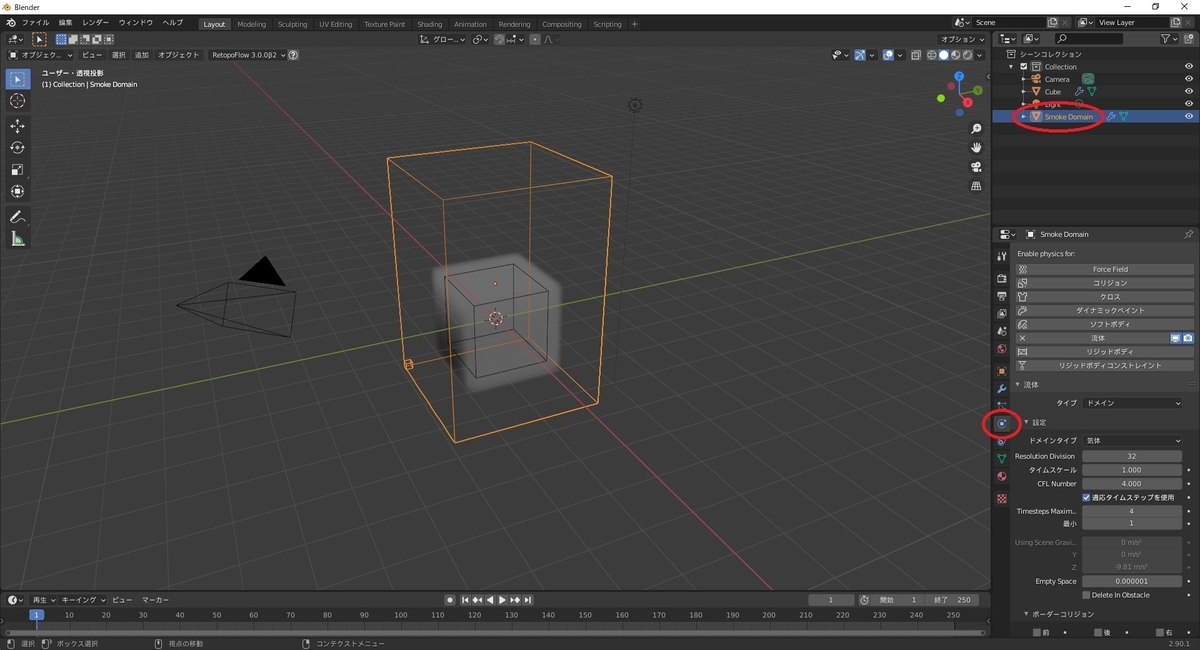

再びアウトライナーウィンドウでシミュレーションオブジェクトを選択し、[物理演算プロパティ]タブを開きます。
f:id:bluebirdofoz:20201124231510j:plain

シミュレーションのベイクを行います。Blender2.83 以降はデフォルトだとベイクボタンが表示されていません。

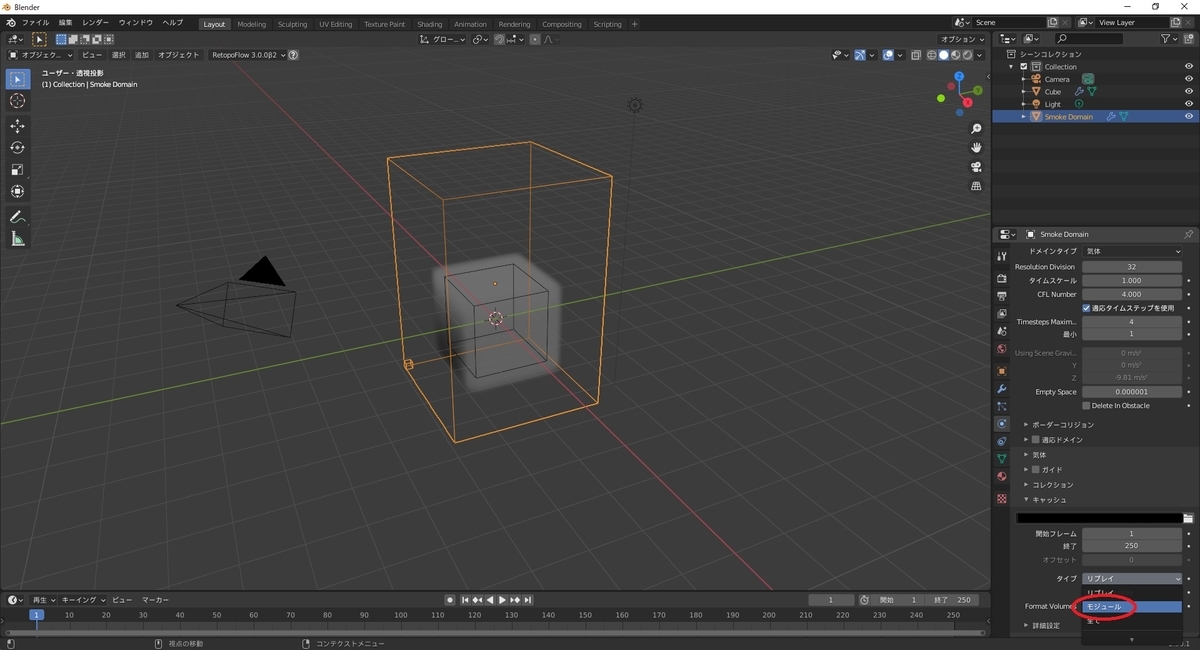

ボタンを表示する場合は[キャッシュ]パネルの[タイプ]を[モジュール]に変更します。
f:id:bluebirdofoz:20201124231519j:plain

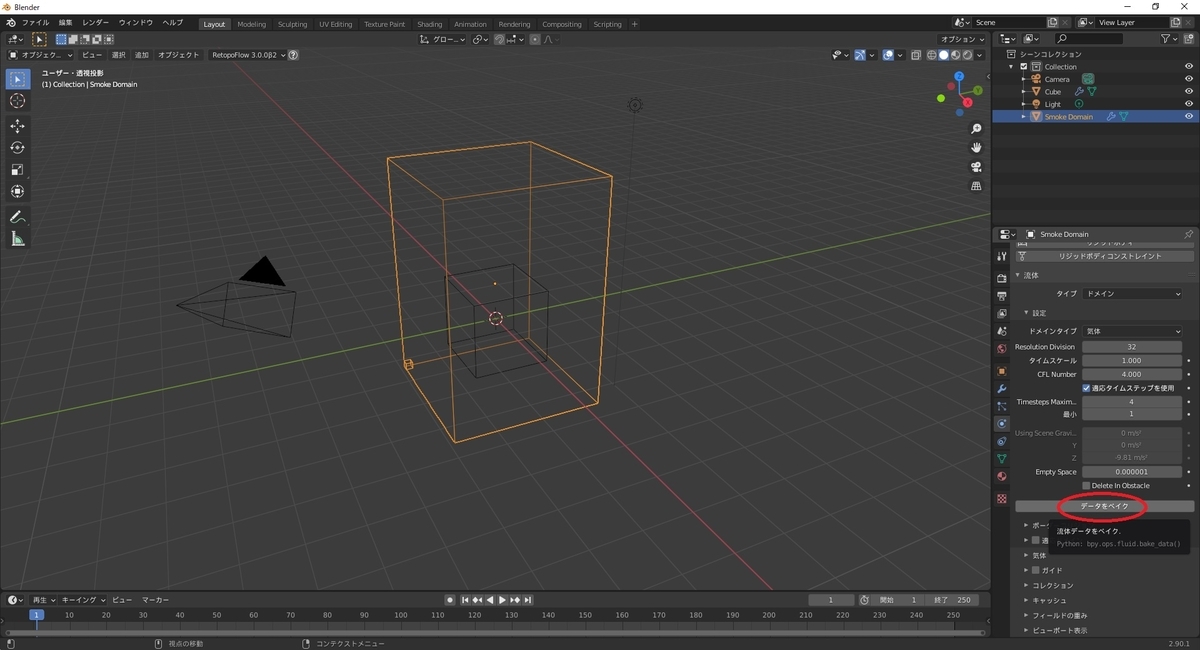

表示された[データをベイク]ボタンをクリックすると、シミュレーション結果のベイクが実行されます。
f:id:bluebirdofoz:20201124231528j:plain

ベイクが完了したらシーンを再生して、シミュレーション結果を確認します。
f:id:bluebirdofoz:20201124231538j:plain

マテリアルの設定

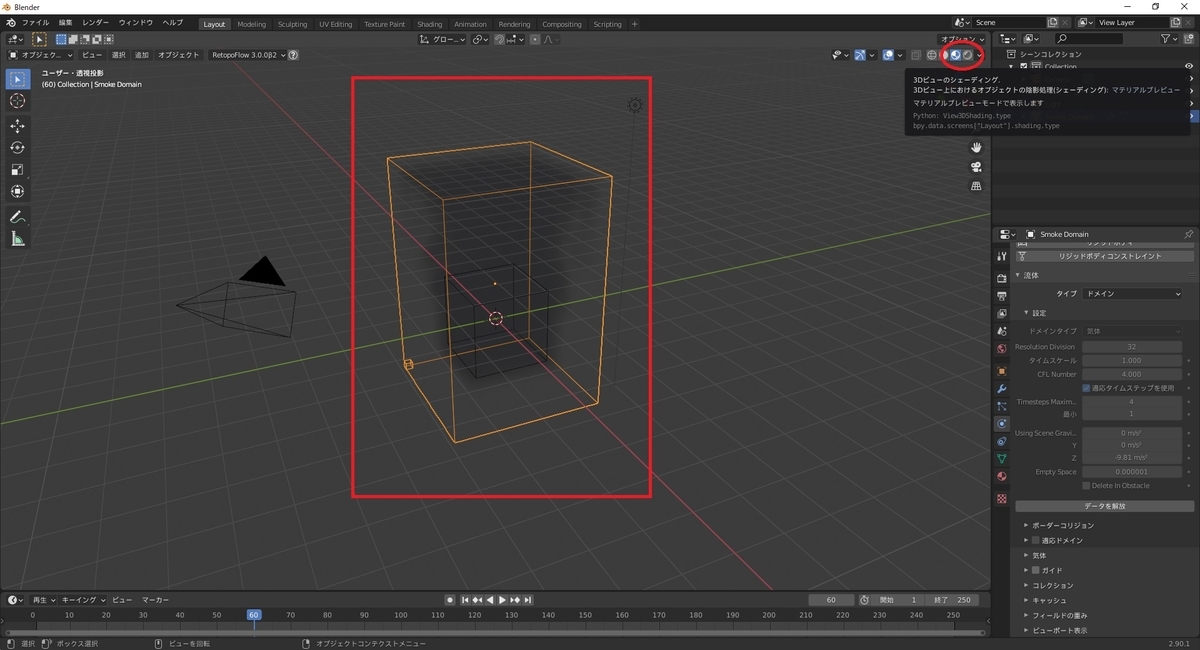

この状態のシミュレーション結果は[ソリッド表示]では炎の色が描画されますが、[マテリアルプレビュー]や[レンダリング]では炎の色が描画されません。
f:id:bluebirdofoz:20201124231709j:plain

[マテリアルプレビュー]や[レンダリング]で炎の色を描画するにはマテリアルの設定を行う必要があります。
シミュレーションオブジェクトのマテリアルを選択した状態で[シェーダーエディター]を開きます。
f:id:bluebirdofoz:20201124231720j:plain

[プリンシプルボリューム]ノードの[黒体の強度]を[1.0]に変更します。
これで[マテリアルプレビュー]や[レンダリング]でも炎の色が描画されるようになります。
f:id:bluebirdofoz:20201124231736j:plain
