本日は Blender2.8 の手順枠です。
Blender2.8でIK(インバースキネマティクス)を使った人型アーマチュアを作成する手順を記事にします。
前回記事の続きです。
bluebirdofoz.hatenablog.com
指の握りのカスタマイズ
指のボーンに追加のコンストレイントの設定を行って、より操作が便利になるよう制御をカスタマイズします。
親指の調整
指を閉じたとき、親指が曲がり過ぎてしまっているので、親指のみ回転を少なくします。

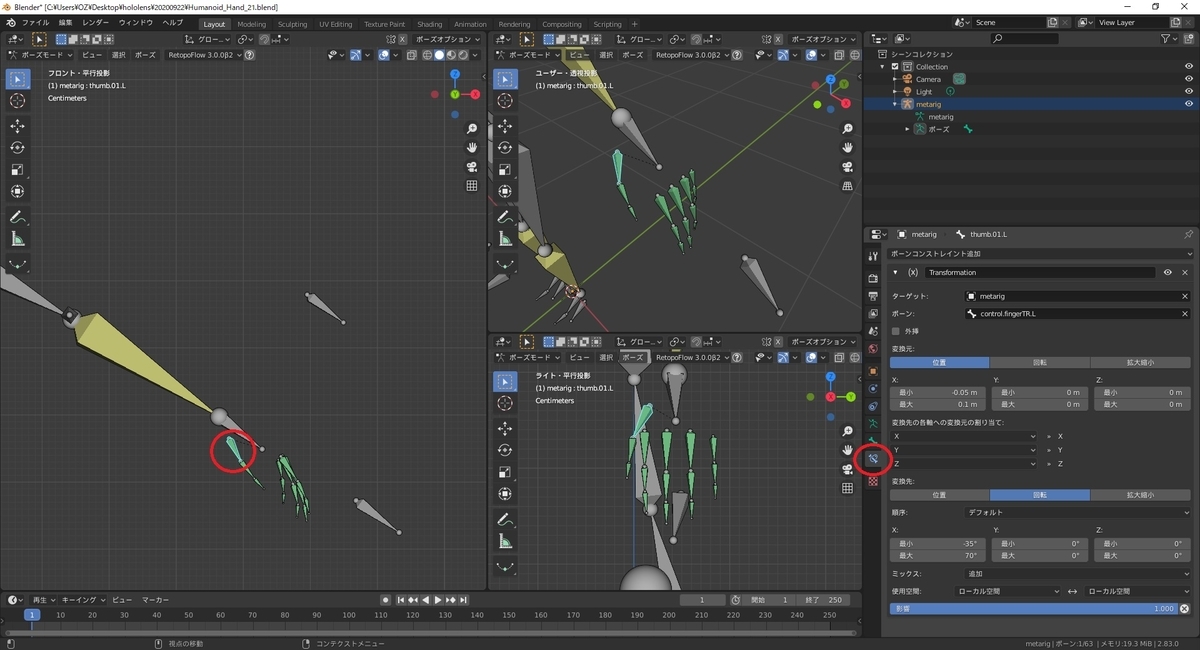

親指の第一関節に当たる thumb.01.L ボーンを選択し、[ボーンコンストレインプロパティ]を開きます。
[トランスフォーム変換]の[影響]項目で変換量を調整できます。

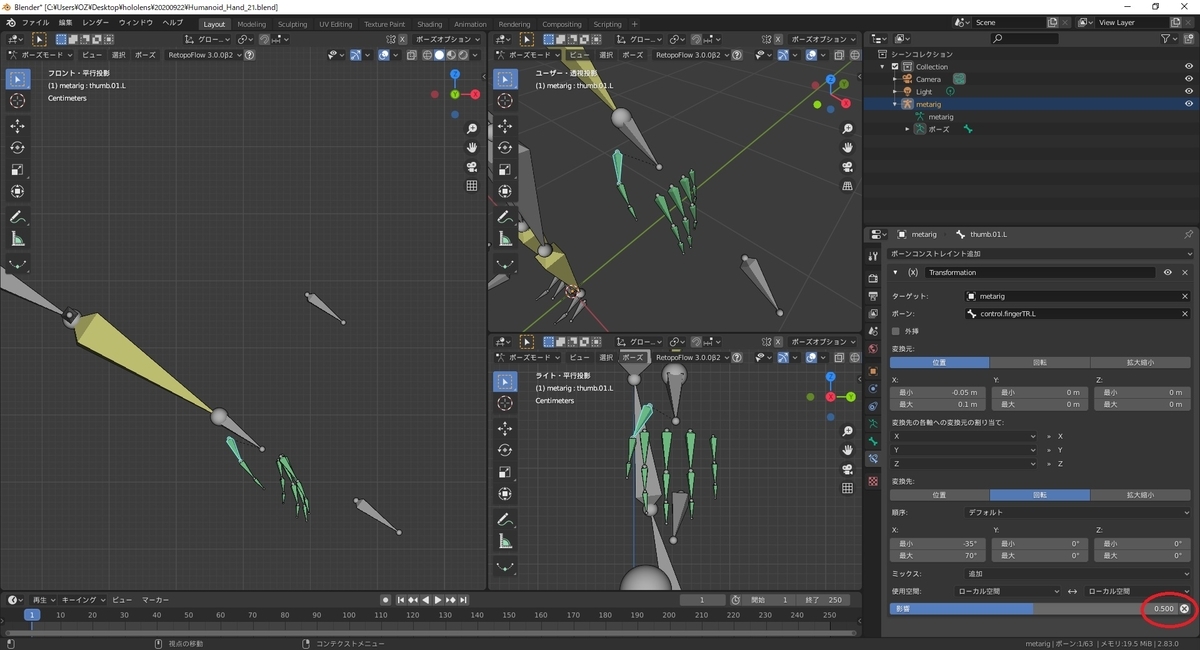

[影響]を[0.5]に設定し、回転量を半分にしました。
第二関節の thumb.02.L ボーン、第二関節の thumb.03.L ボーンにも同様の設定を行います。

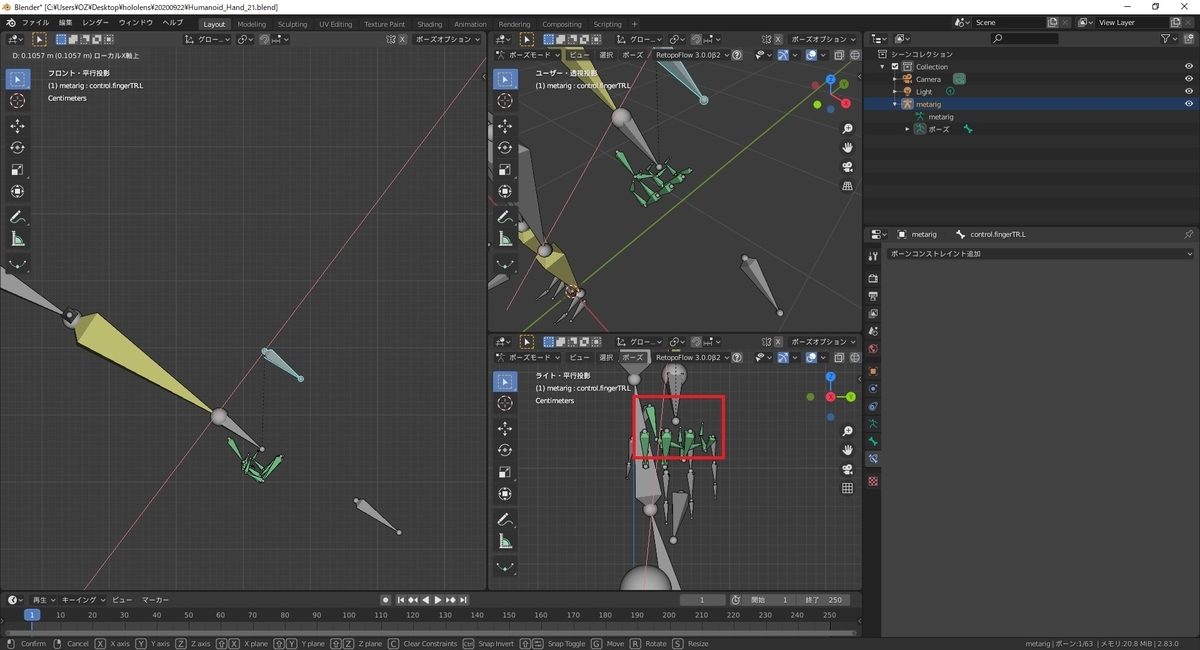

この状態で指の回転を行ってみると、より綺麗に握りのポーズができました。
指を開くコンストレイント
追加の指の動きとして、コントロールボーンを前方に押し出すと指を横に広げる制御を追加します。
人差し指の設定

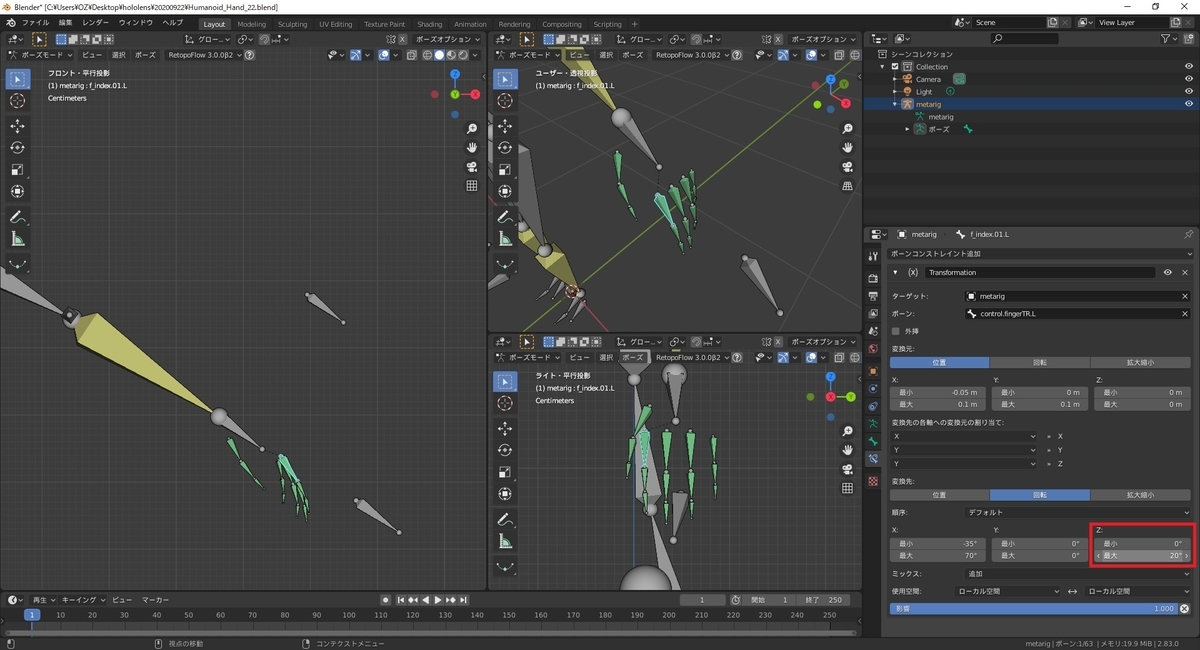

人差し指の第一関節に当たる f_index.01.L ボーンを選択し、[ボーンコンストレインプロパティ]を開きます。
[トランスフォーム変換]のコンストレイントに以下の追加設定を行います。

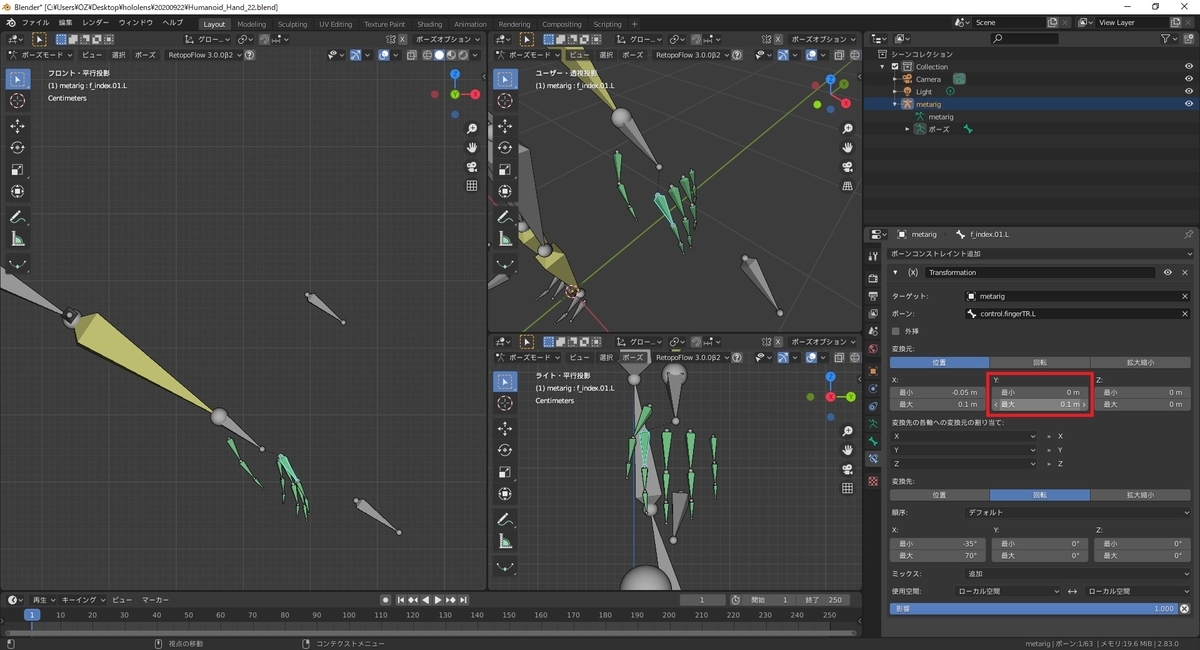

[変換元]のボーンの取得情報を設定します。
[位置]を指定した状態で[Y:最小]を[0.0]、[Y:最大]を[0.1]に設定します。

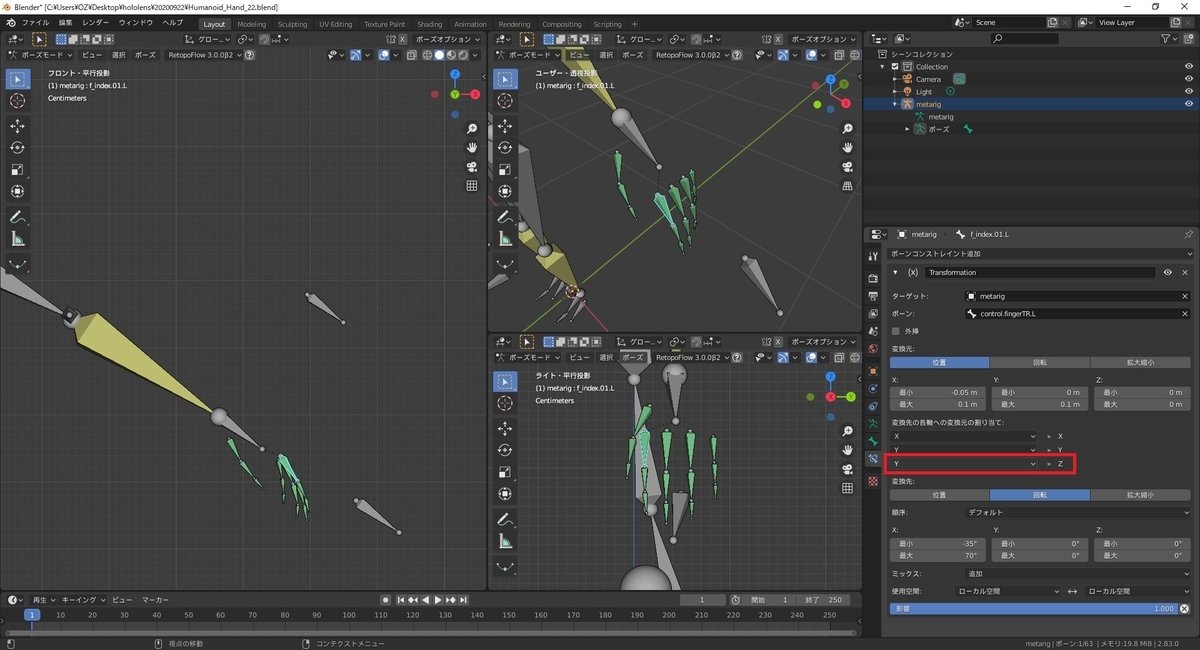

Y軸の移動を指のZ軸の回転に変換するため、軸の割り当てを設定します。
[変換先の各軸への変換元の割り当て:]で[Y] >> Z になっていることを確認します。
[変換先]のボーンの変換情報を設定します。
[回転]を指定した状態で[Z:最小]を[0°]、[Z:最大]を[20°]に設定します。
これでコントロールボーンのY軸の移動が回転動作に変換されるようになります。
コントロールボーンを前後に動かすと、人差し指が横に広がることを確認します。
ローカル軸のY軸方向にコントロールボーンを移動するには[G(移動) -> Y(ワールド軸のX軸) -> Y(ローカル軸のX軸)]のショートカットキーを利用します。
中指の設定
指によって開く方向と大きさを調整します。

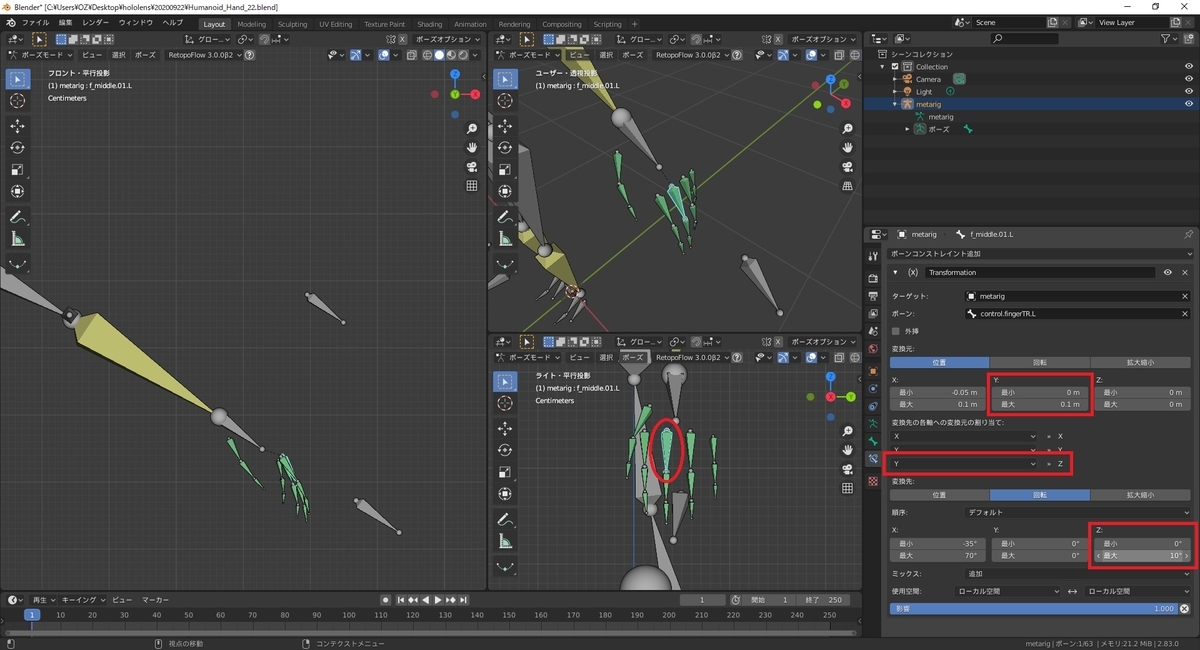

中指の第一関節に当たる f_middle.01.L ボーンは[変換先]の情報を[Z:最小]を[0°]、[Z:最大]を[10°]に変更して設定します。
薬指の設定
薬指の第一関節に当たる f_ring.01.L ボーンは[変換先]の情報を[Z:最小]を[0°]、[Z:最大]を[-10°]に変更して設定します。
小指の設定
小指の第一関節に当たる f_pinky.01.L ボーンは[変換先]の情報を[Z:最小]を[0°]、[Z:最大]を[-20°]に変更して設定します。
動作の確認

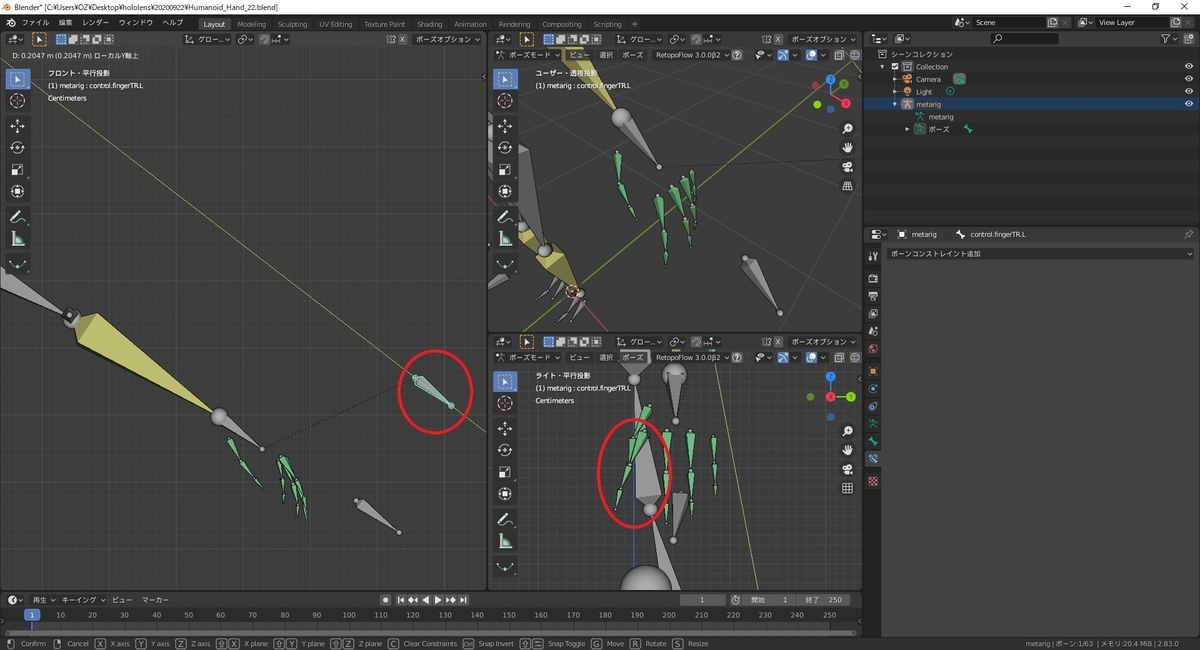

コントロールボーンを前方に動かしてみます。
指が開くように動作すれば適切に設定できています。
移動の制限
コントロールボーンは変換に必要な分だけ移動できればよいので、移動の制限を設定します。
control.fingerALL.L ボーンを選択し、[ボーンコンストレインプロパティ]を開きます。

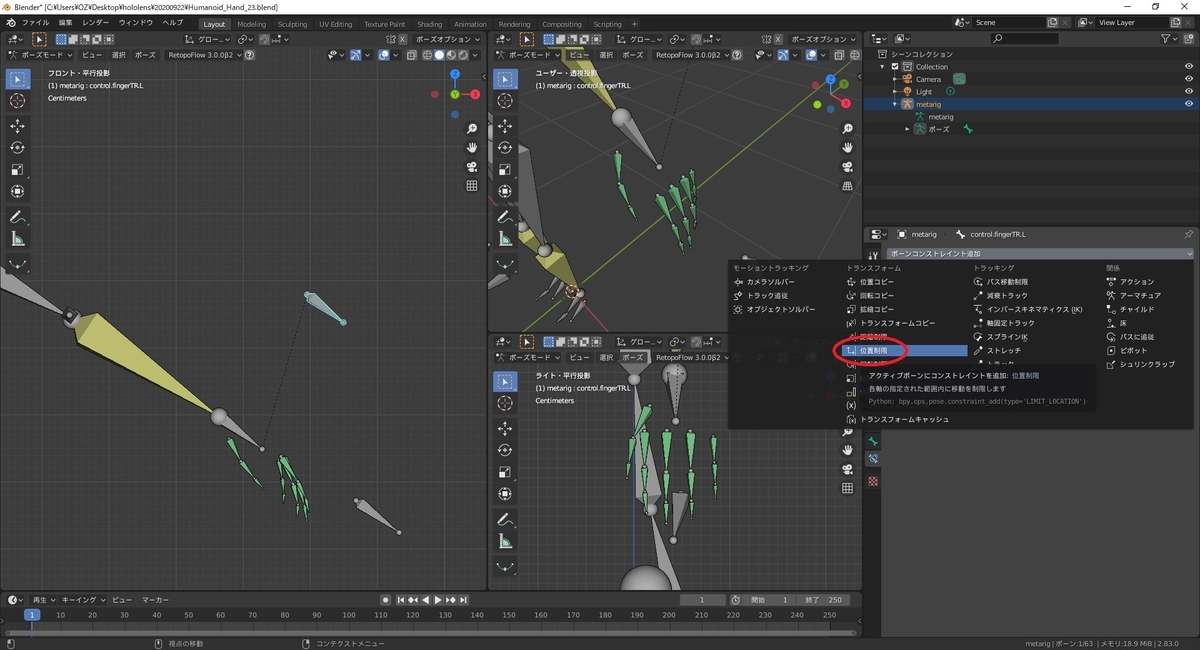

[ボーンコンストレイント追加]のプルダウンを開き、[位置制限]を選択して追加します。

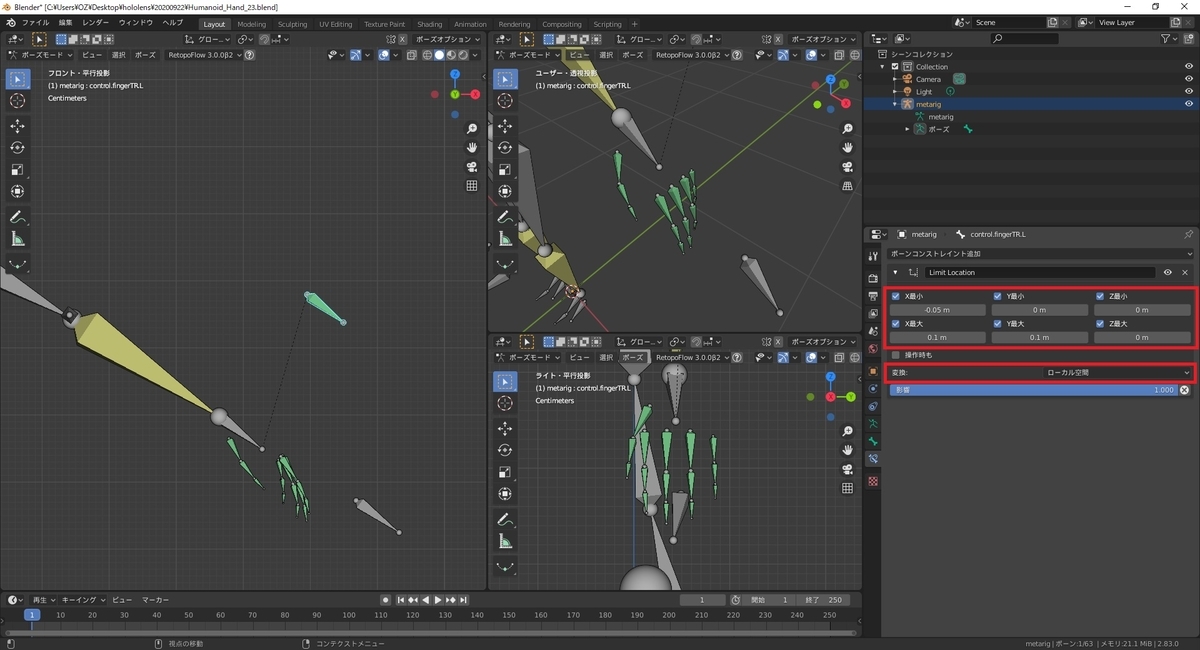

次にコンストレイントの設定を行います。
X軸方向に -0.05 ～ 0.1、Y軸方向に 0.0 ～ 0.1 の移動ができればよいので、以下の通り設定します。
X最小(チェック)：-0.05 X最大(チェック)：0.1 Y最小(チェック)：0.0 Y最大(チェック)：0.1 Z最小(チェック)：0.0 Z最大(チェック)：0.0
[変換:]の座標軸には[ローカル空間]を設定します。
動作の確認
コントロールボーンを動かしてみると、必要な範囲でのみ移動します。
次は踵とつま先の動きを制御するフットリバースボーンを設定してみます。
