HoloLens特化のホロ恋子モデルを作成するその１７（横髪のモデリング）

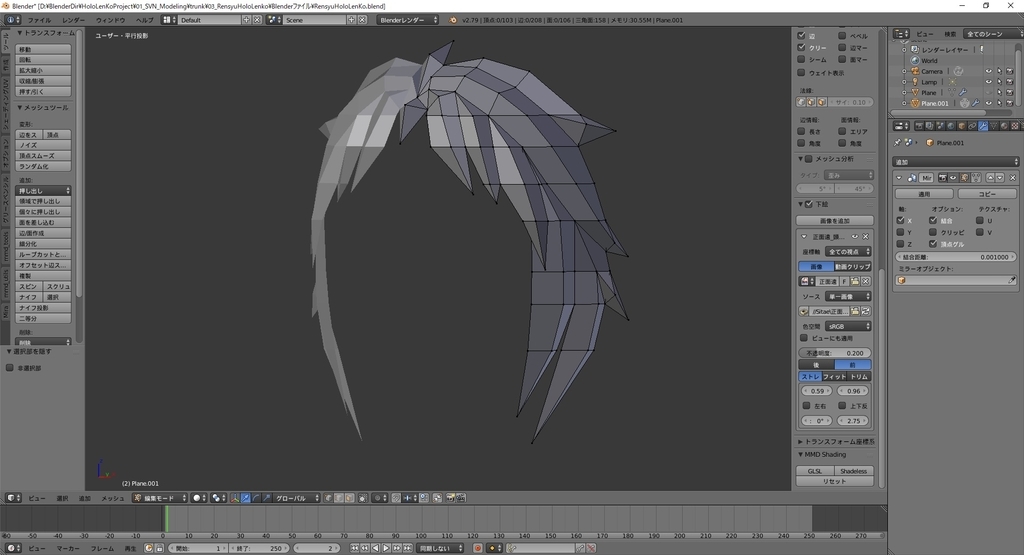

本日はホロ恋子モデル２の作成枠です。
横髪のモデリングを行います。
f:id:bluebirdofoz:20181220090749j:plain

横髪オブジェクトの作成

前回の前髪のモデリングでは前面から見えない横髪までメッシュが貼れませんでした。
こちらは横からの平面オブジェクトを元にメッシュを作ります。

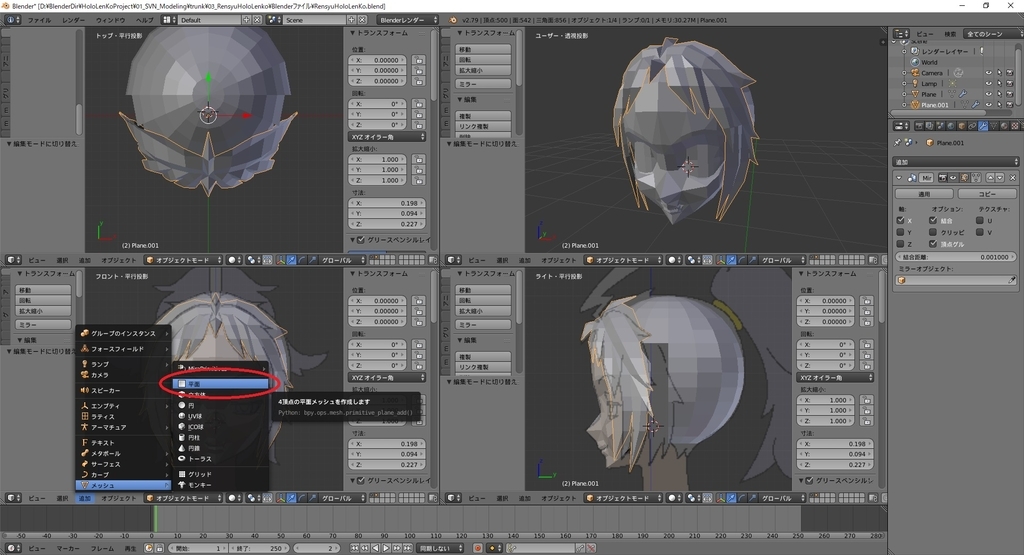

[オブジェクトモード]で追加 -> メッシュ -> 平面を選択し、平面オブジェクトを作成します。
f:id:bluebirdofoz:20181220090759j:plain

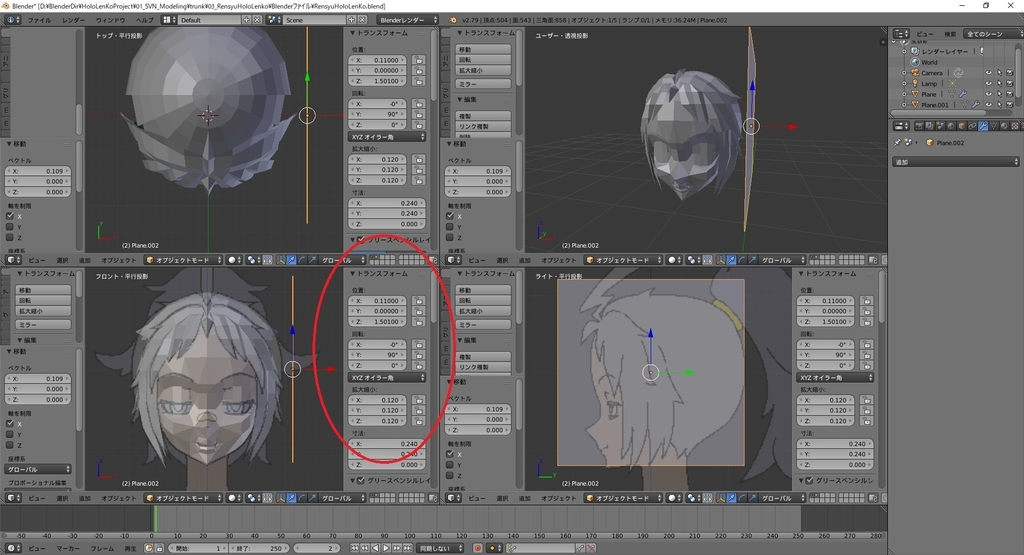

平面メッシュを以下の位置に移動しました。

位置：
 X: 0.1100
 Y: 0.0000
 Z: 1.5010
回転：
 X: 0
 Y: 90
 Z: 0
拡大縮小：
 X: 0.120
 Y: 0.120
 Z: 0.120

f:id:bluebirdofoz:20181220090808j:plain

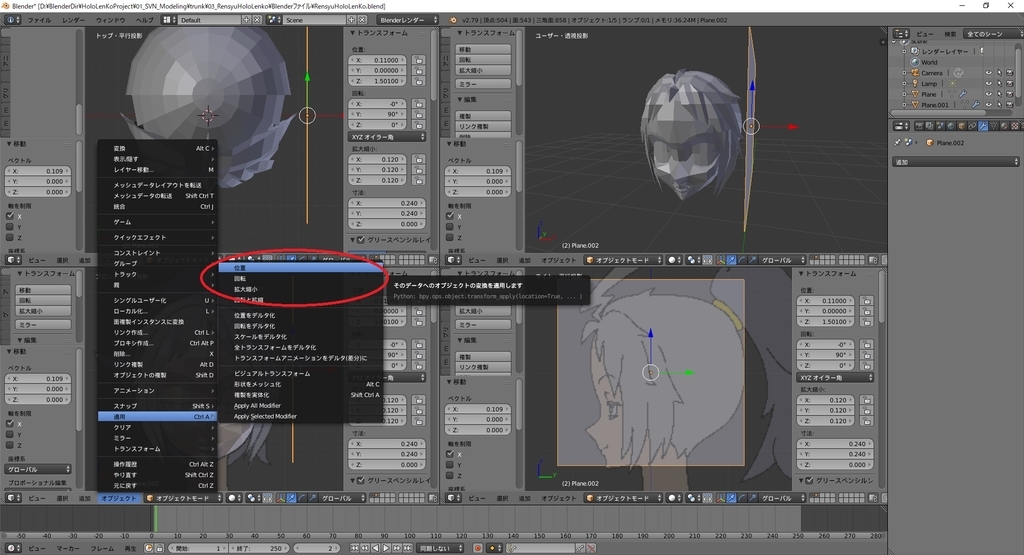

これまでと同様にトランスフォームを適用します。
「位置/回転/拡大縮小」全てを適用します。
f:id:bluebirdofoz:20181220090823j:plain

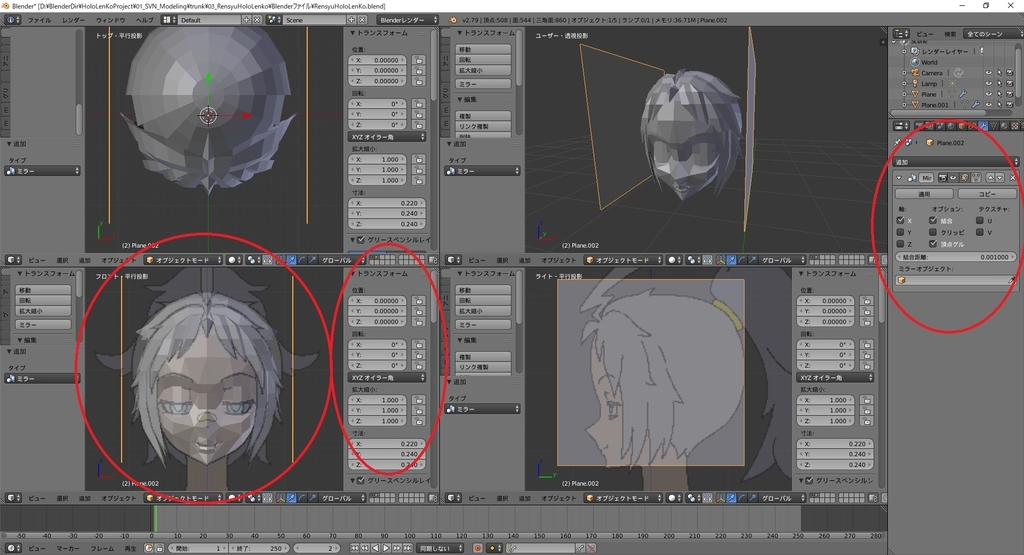

更にミラーモディファイアを設定し、モデリングの準備を整えます。
今回はオブジェクトのX座標軸を移動しているので、トランスフォームを適用しないと、左右ミラーが行われません。
左右にミラーされない場合はトランスフォームが初期値に戻っているか確認してください。
f:id:bluebirdofoz:20181220090835j:plain

横髪のモデリング

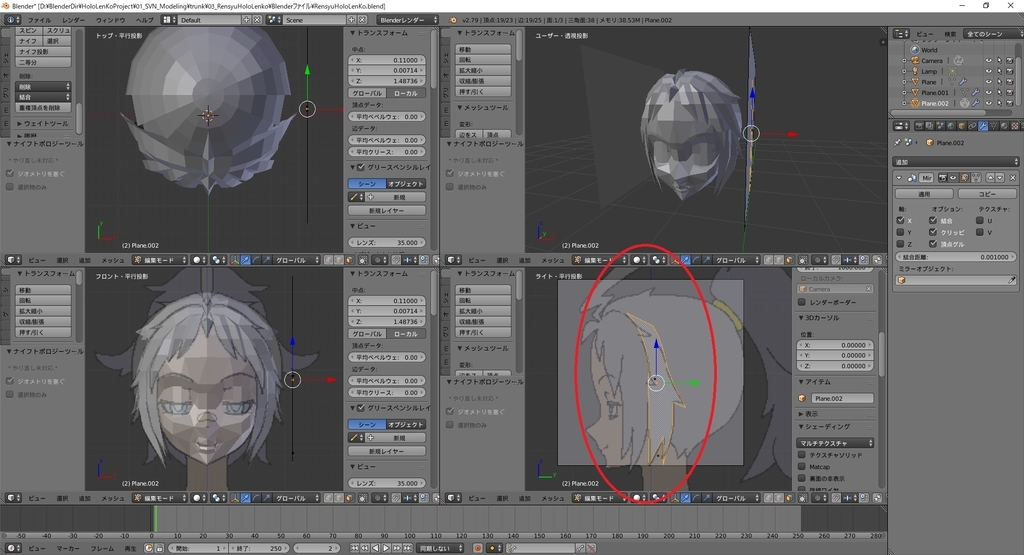

前髪と同様に、ナイフカット(Kキー)で輪郭を作成し、不要な部分は削除します。
f:id:bluebirdofoz:20181220090848j:plain

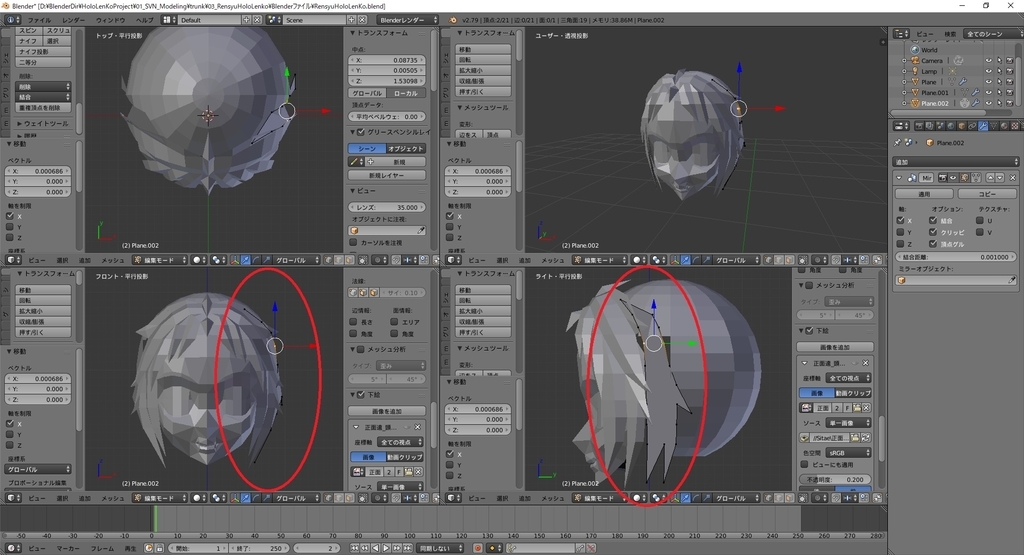

前髪とは異なる視点から輪郭を合わせていくことになります。
f:id:bluebirdofoz:20181220090857j:plain

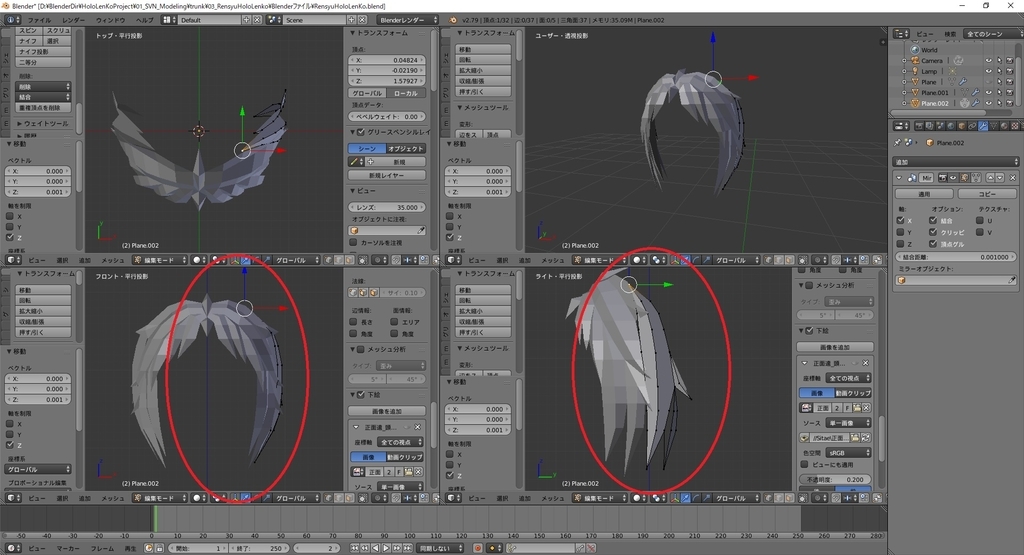

髪の束、膨らみのラインを追加し、頂点位置を合わせていきます。
f:id:bluebirdofoz:20181220090908j:plain

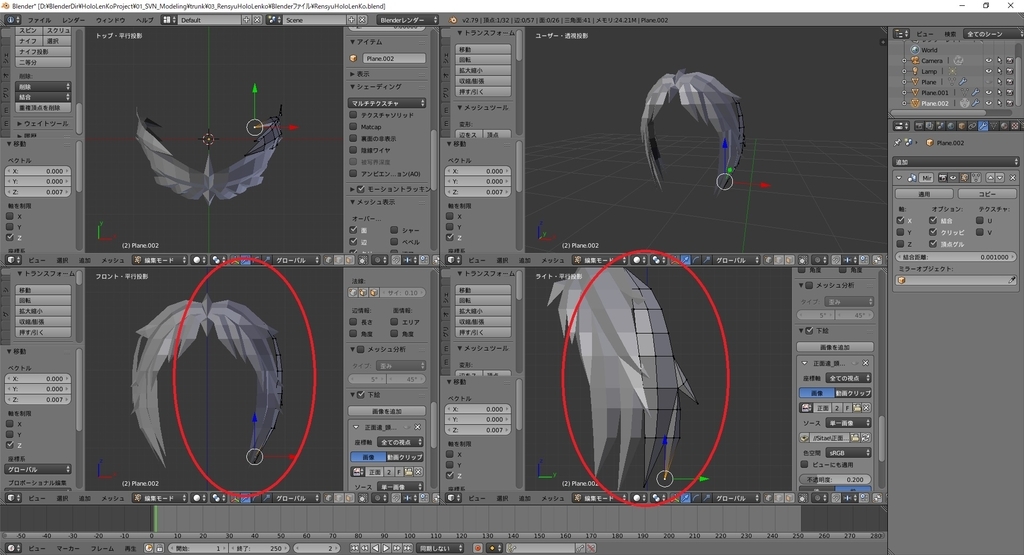

最後に横方向のカットを入れて調整を行います。これで横髪のモデリングは完了です。
前髪と同じ高さに水平方向のカットが入るよう調整します。
f:id:bluebirdofoz:20181220090919j:plain

前髪との結合

横髪のモデリングが完了したら前髪のオブジェクトと結合します。
今回のホロ恋子モデルの場合、前髪にもミラーモディファイアを設定しています。
このため、そのまま両方のオブジェクトを選択してオブジェクト結合(Ctrl+Jキー)で問題ありません。
f:id:bluebirdofoz:20181220090927j:plain

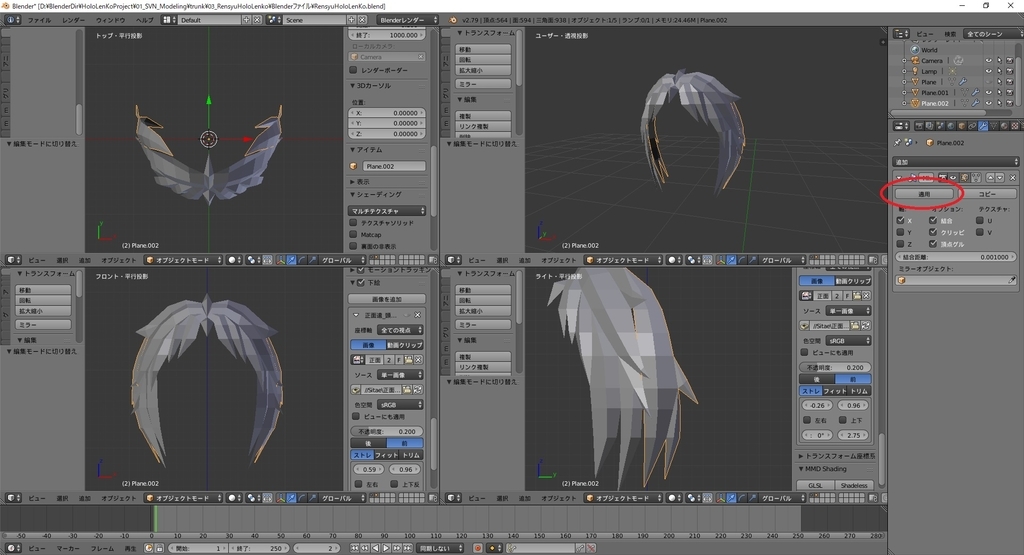

前髪にミラーモディファイアを設定している場合は、ミラーモディファイアの[適用]ボタンを押して一旦メッシュを完成させてからオブジェクトを結合させます。
モディファイアの適用は[オブジェクトモード]で行います。
f:id:bluebirdofoz:20181220090935j:plain

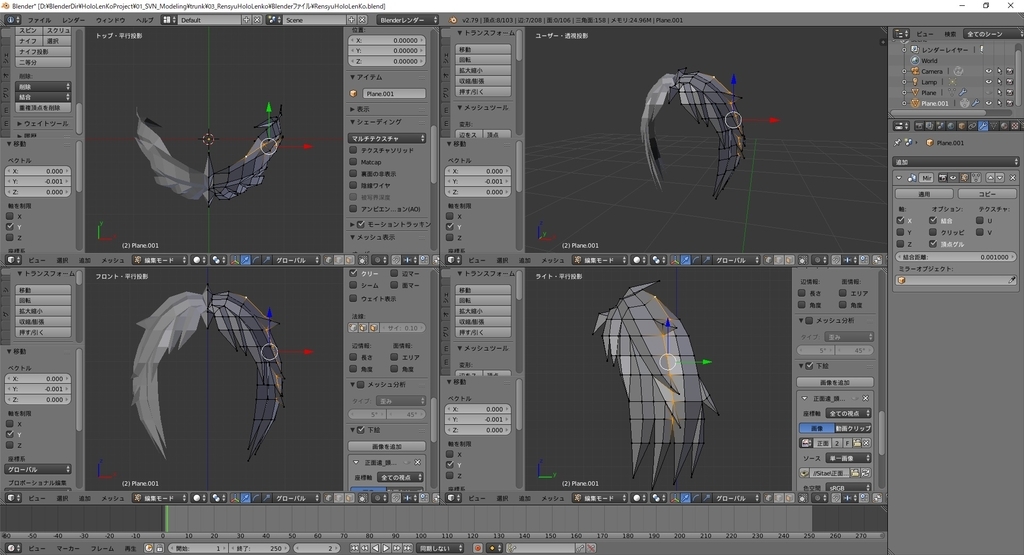

結合後、前髪と横髪の頂点を頂点結合(Alt+Mキー)で接続します。
髪の跳ねた個所は面張り(Fキー)で忘れず穴埋めをしておきます。
f:id:bluebirdofoz:20181220090944j:plain

モディファイアの適用について

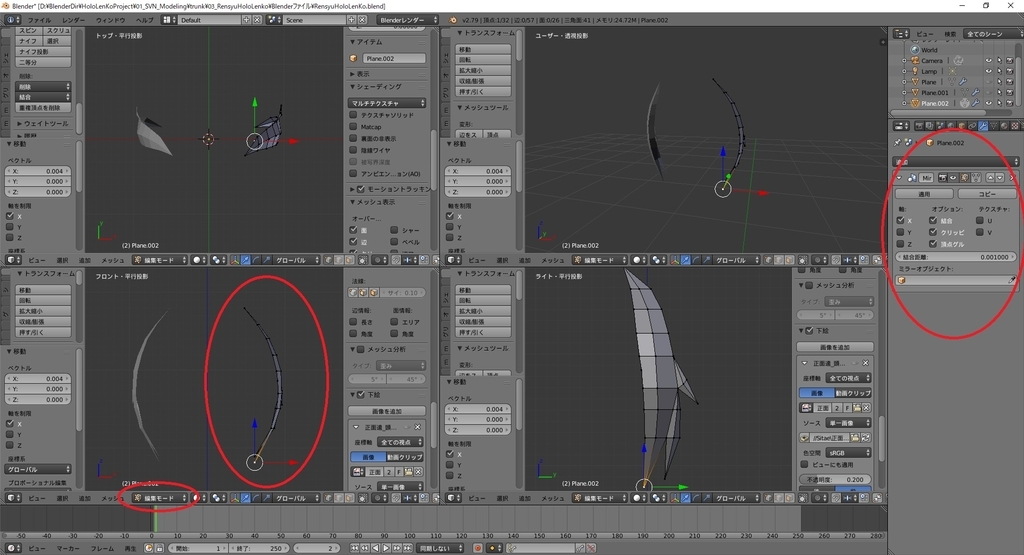

モディファイアは[モディファイア]タブ上で設定している状態ではあくまでオブジェクトに作用する効果です。
実体のメッシュは変形していないため、[編集モード]に入ると、モディファイアが作用していないメッシュが編集対象になります。
f:id:bluebirdofoz:20181220090952j:plain

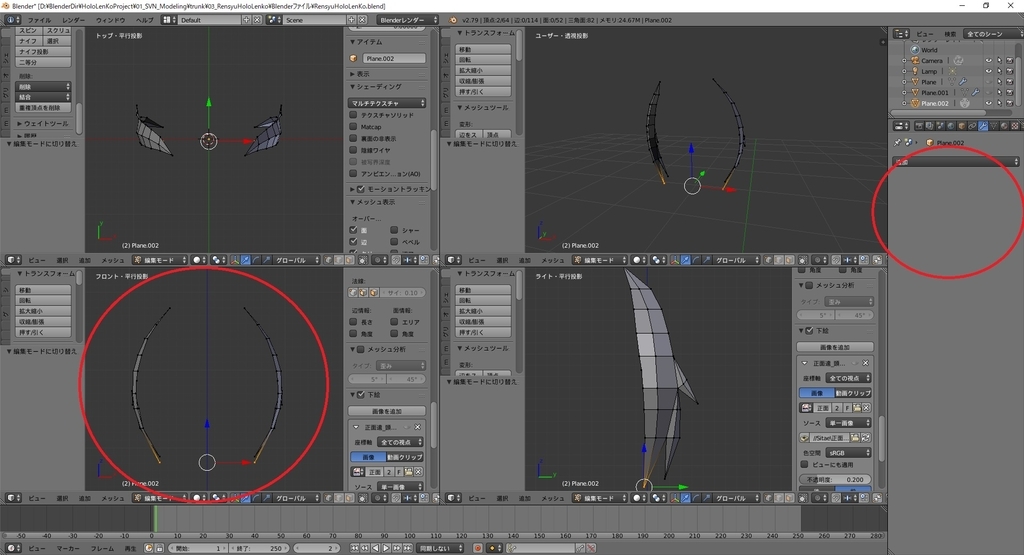

モディファイアを[適用]すると、モディファイアの効果が実体のメッシュに反映されます。
[モディファイア]タブからモディファイアがなくなり、[編集モード]に入ると、モディファイアが反映されたメッシュが編集対象になります。
f:id:bluebirdofoz:20181220091000j:plain

モディファイアを[適用]すると、実体のメッシュが変形してしまうため、元に戻す(Ctrl+Zキー)で編集を戻せません。
[適用]するタイミングは慎重に考える必要があります。最後のファイル出力まで[適用]しないのも手です。
また、実体のメッシュが変形するため、１つのオブジェクトに複数のモディファイアが設定されていた場合、[適用]前と後では見え方が変わることもあります。
これについては影響のある個所で別途解説することになると思います。
