MRTK v2のドキュメントを少しずつ読み解く コントローラーマッピングツール

本日は MRTKv2 の調査枠です。
MRTKv2 の Guides ドキュメントを少しずつ読み進めていきます。

MRTKv2のGuidesドキュメント

以下のドキュメントを読み進めていきます。
microsoft.github.io

以下のページでは有志による本ドキュメントの日本語翻訳が行われています。
投稿時点でこちらで未翻訳、または著者が興味のある部分について記事にしていきます。
hololabinc.github.io

本記事では以下のページを読み進めます。

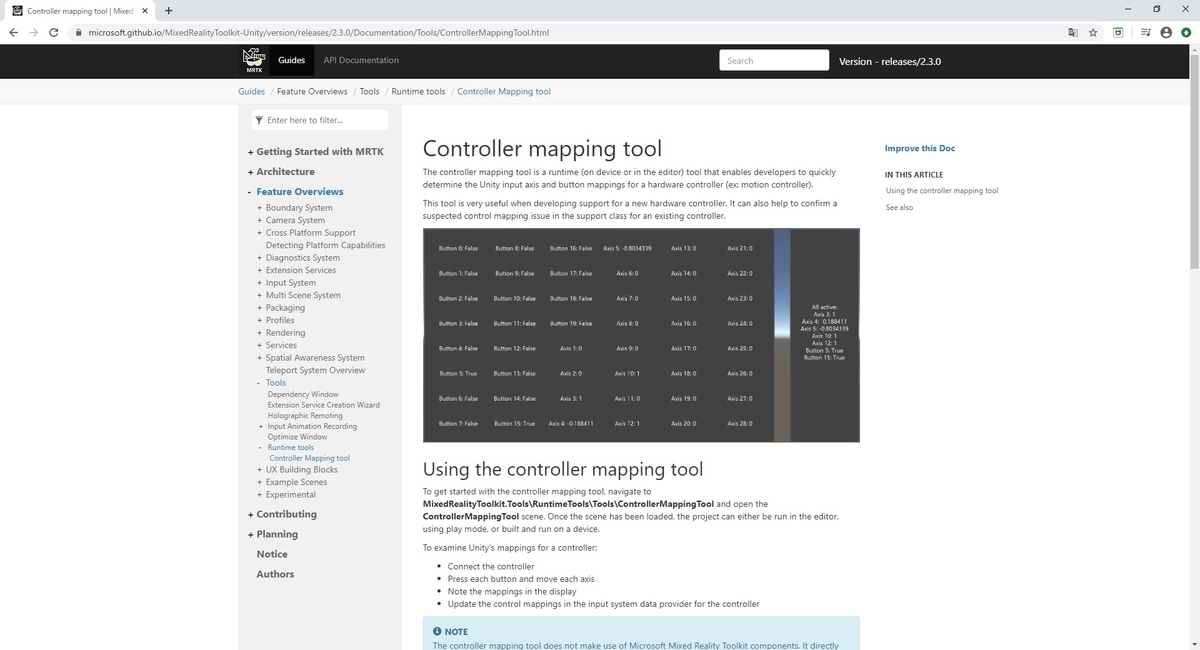

microsoft.github.io

コントローラーマッピングツール

コントローラーマッピングツールはランタイム（デバイス上またはエディター内）ツールです。
開発者はハードウェアコントローラー（例：モーションコントローラー）の Unity 入力軸とボタンマッピングを決定できます。

このツールは新しいハードウェアコントローラーのサポートを開発するときに非常に役立ちます。
また、既存のコントローラーのサポートクラスで疑わしいコントロールマッピングの問題を確認するのにも役立ちます。

コントローラマッピングツールの使用

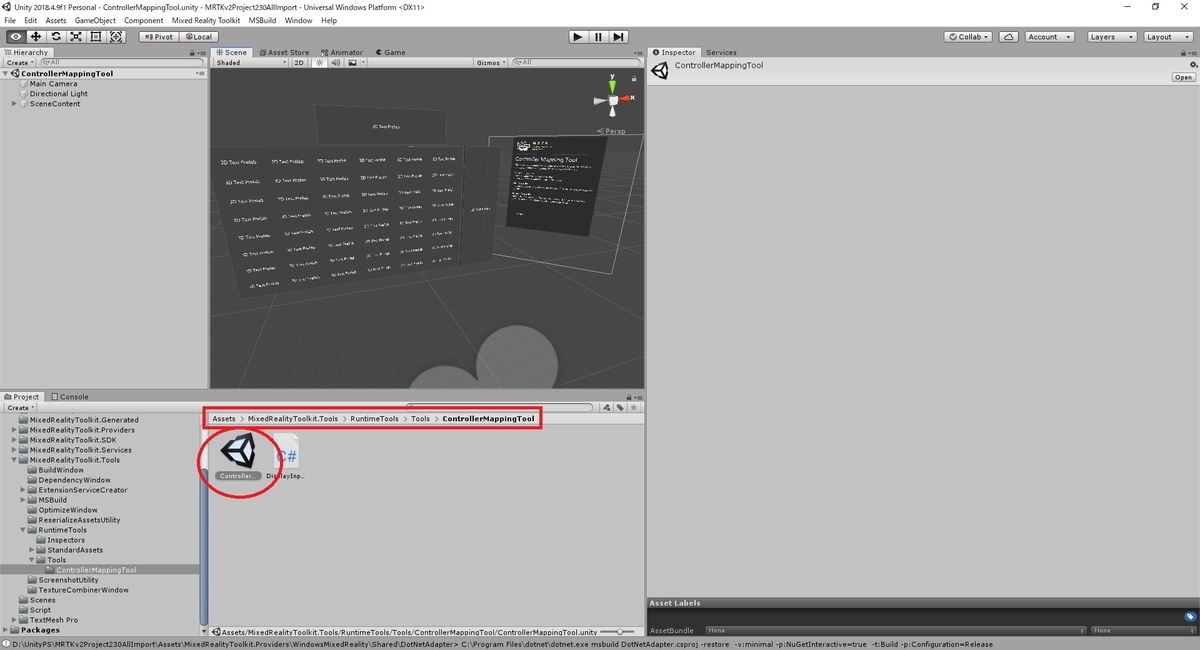

コントローラーマッピングツールを使うには、MixedRealityToolkit.Tools/RuntimeTools/Tools/ControllerMappingTool 配下の ControllerMappingTool シーンを開きます。

シーンが読み込まれると、プロジェクトはエディターで再生モードを使用して実行するか、デバイスでビルドして実行できます。

コントローラに対するUnityのマッピングを調べる手順は以下の通りです。
・コントローラーを接続する
・各ボタンを押して各軸を移動
・表示のマッピングを確認する
・コントローラーの入力システムデータプロバイダーのコントロールマッピングを更新する

注意

コントローラマッピングツールは、Microsoft Mixed Reality Toolkit コンポーネントを使用しません。
Unity と直接通信して、コントロールマッピングを決定および表示します。

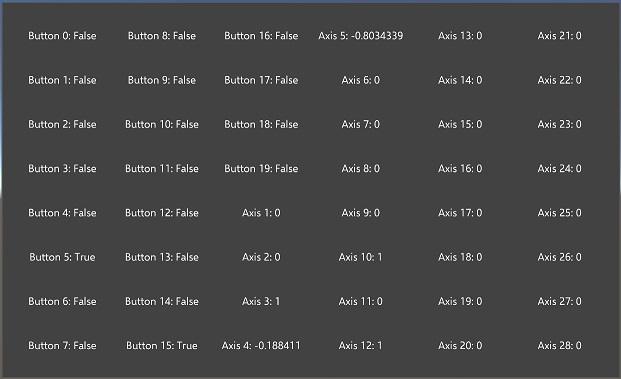

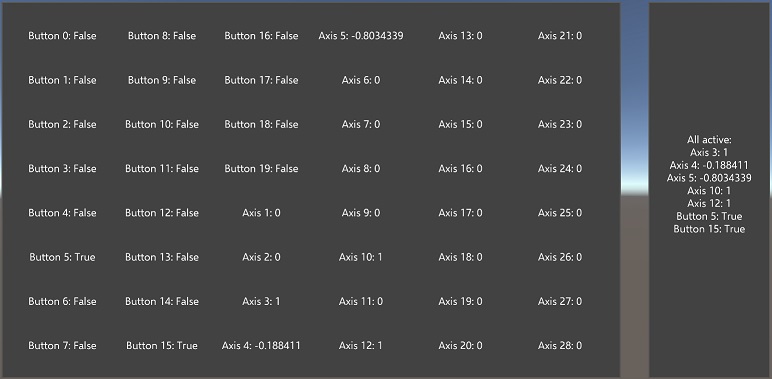

全てのコントロールが表示されます

大型のディスプレイパネルは、定義されたすべての Unity 入力軸とボタンの状態を報告します（例：Axis 10、Button 3）。
このパネルはコントローラーの状態のビューを提供します。

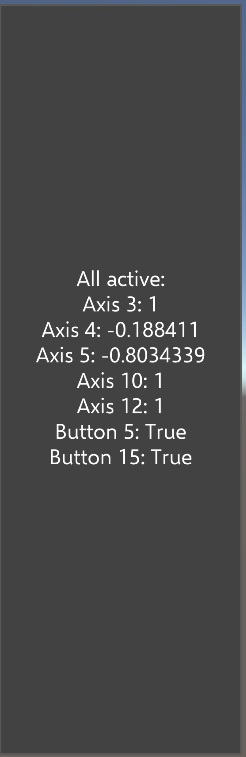

アクティブコントロールディスプレイ

小型のディスプレイパネルには、Unity 入力が固定され、アクティブな状態のボタンが表示されます。
アクティブコントロールディスプレイは、コントローラーの状態の読みやすい概要ビューを提供します。
