本日はBlenderの小ネタ枠です。
Blenderのメジャー機能を使ってモデルの距離や厚みを測る方法です。
メジャー機能
Blenderのメジャー機能は指定した2点間の距離や角度を測る機能です。

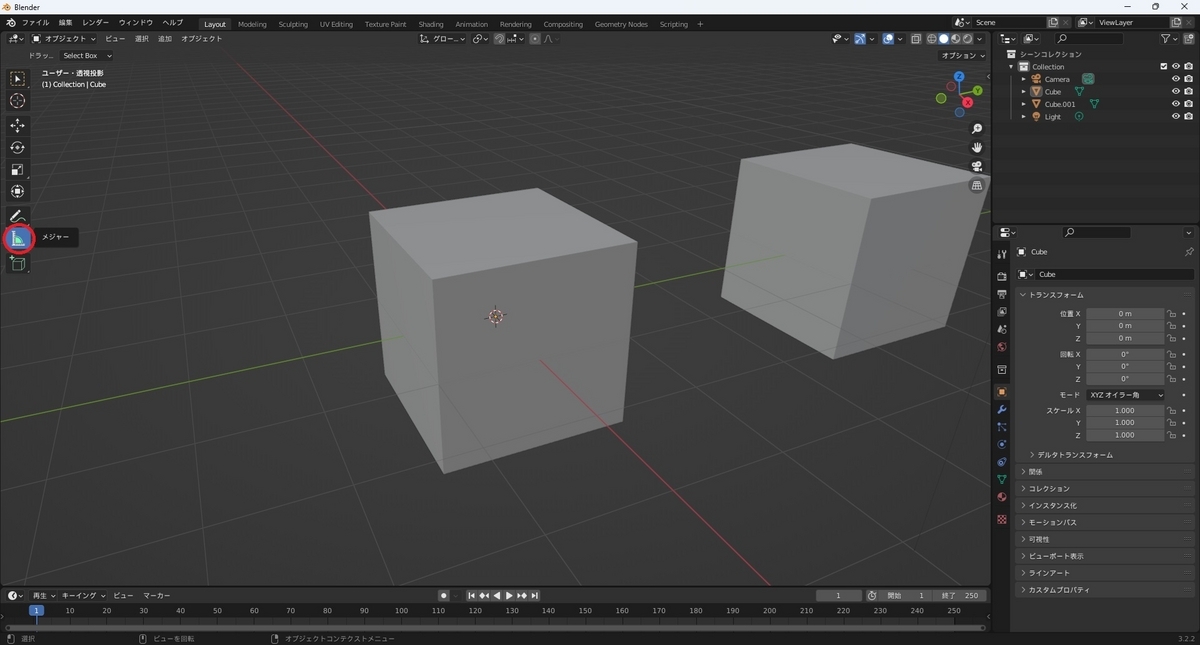

3Dビューの[メジャー]アイコンをクリックして機能を有効にします。

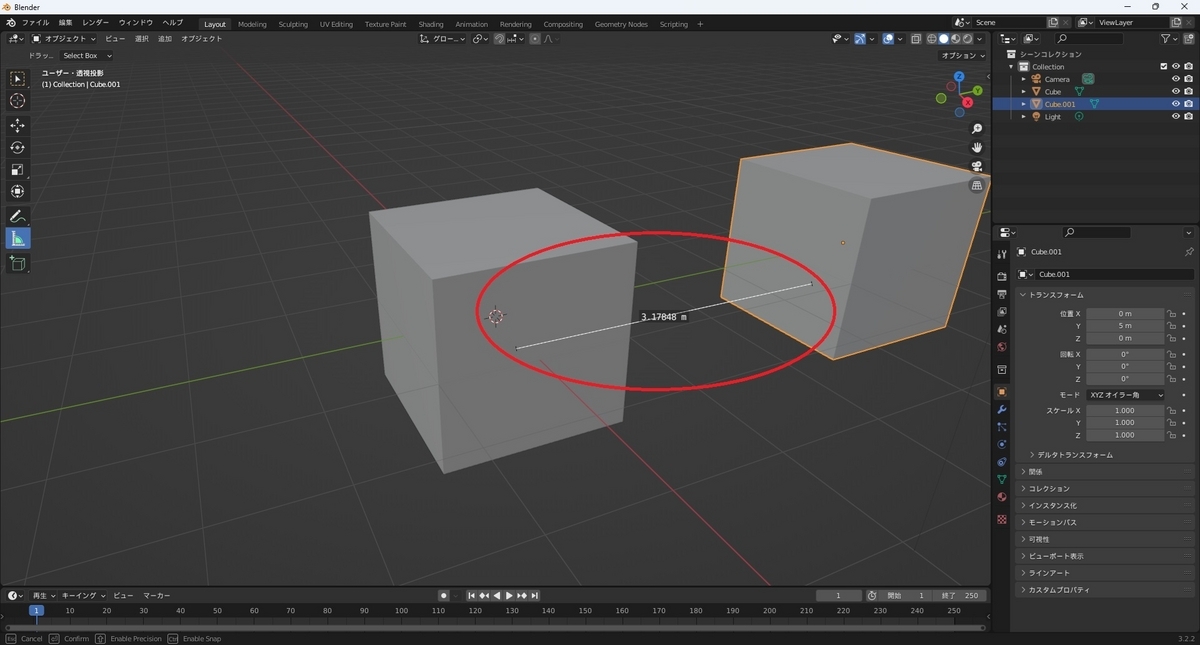

左クリックでドラッグするとメジャーが作成されます。
クリックした点を始点として、クリックを離した点が終点になります。

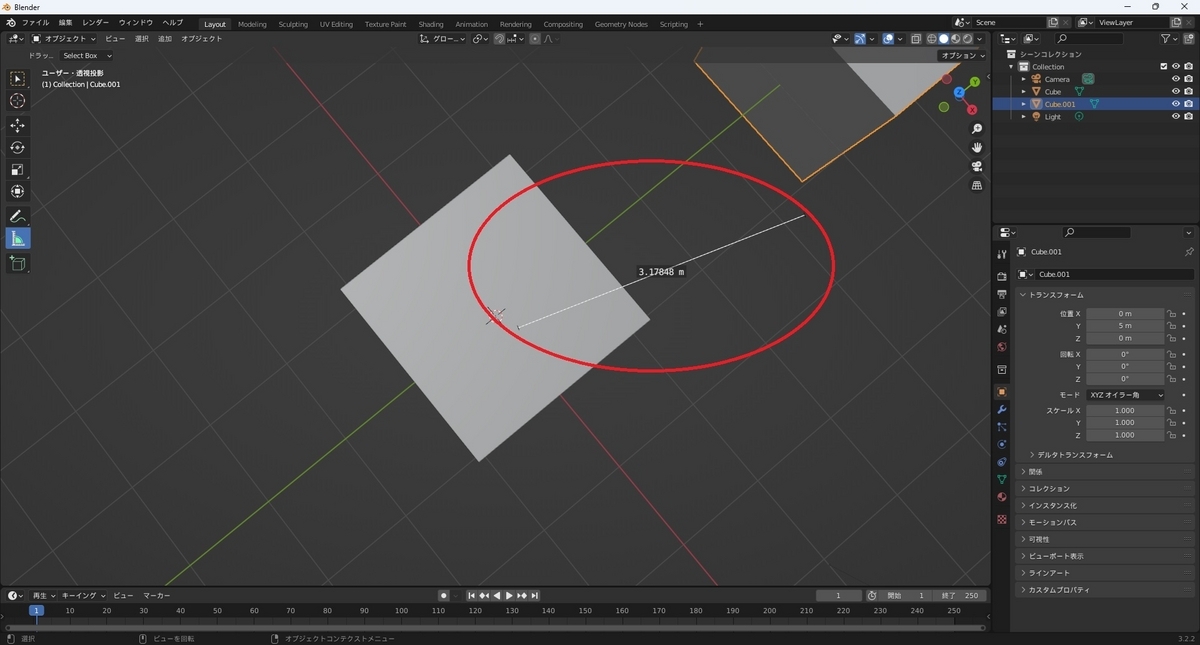

そのままメジャーを利用した場合、カメラからの一定距離に点が打たれます。
面や角に点を打つ

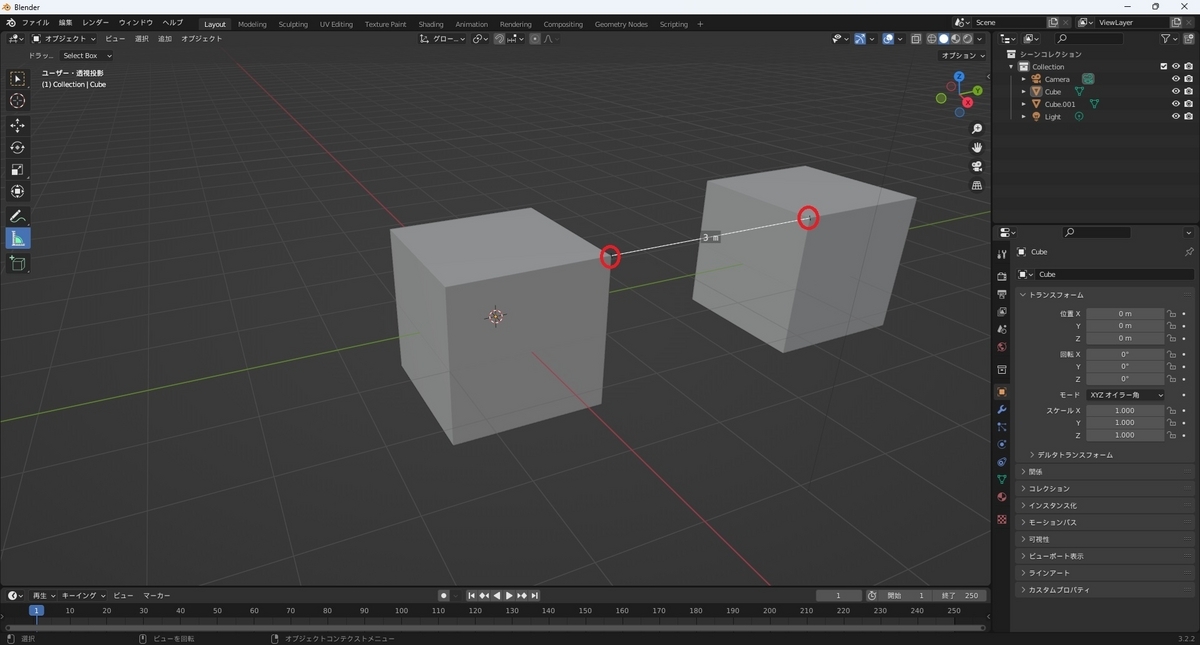

[Ctrl]キーを押したまま、クリックすることで面や角にスナップして点を打つことができます。
モデル間の距離を図りたい場合は[Ctrl]キーを利用すると便利です。
厚みを測る

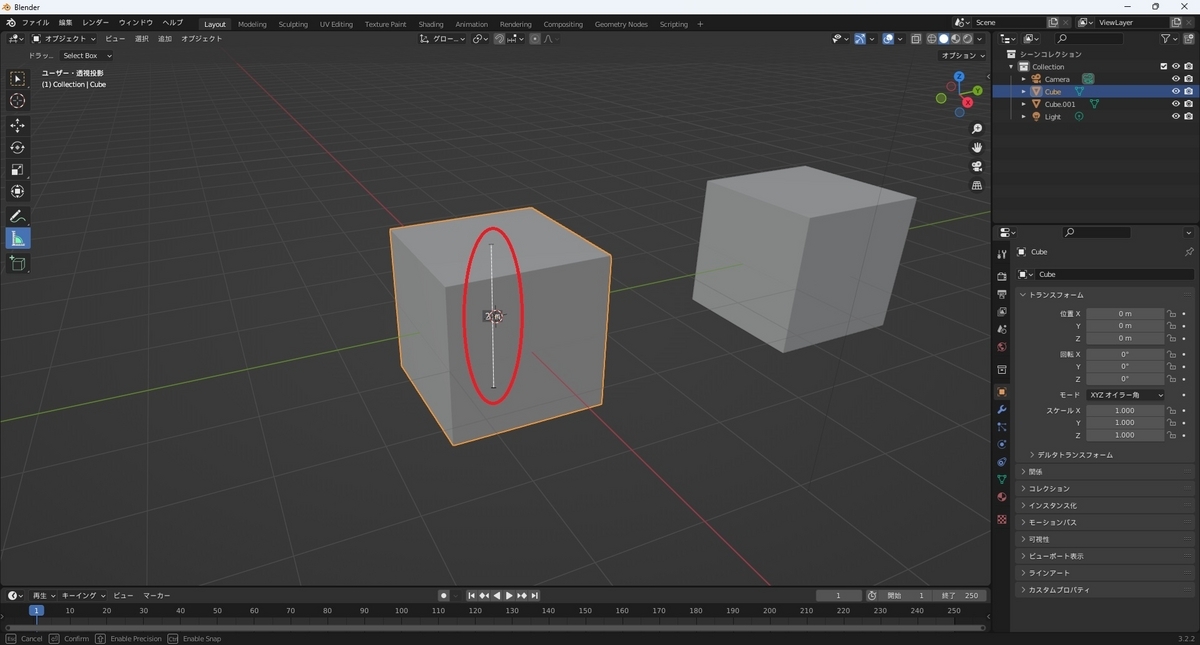

左クリックからのドラッグ中に[Shift]キーを押すと、始点の面から反対側の面に終点を打つことができます。
これで任意の点のモデルの厚みが計測できます。
