本日はSDキャラクターの作成枠です。
SDホロラボちゃんの3Dモデル作成を進めていきます。
今回はリグの作成を行いました。
リグの作成を行う
今回のSDキャラクターは Unity の Humanoid リグに対応させます。
Blender で Humanoid リグに対応したボーン構成を作成するには Rigify アドオンの Meta-Rig が便利です。

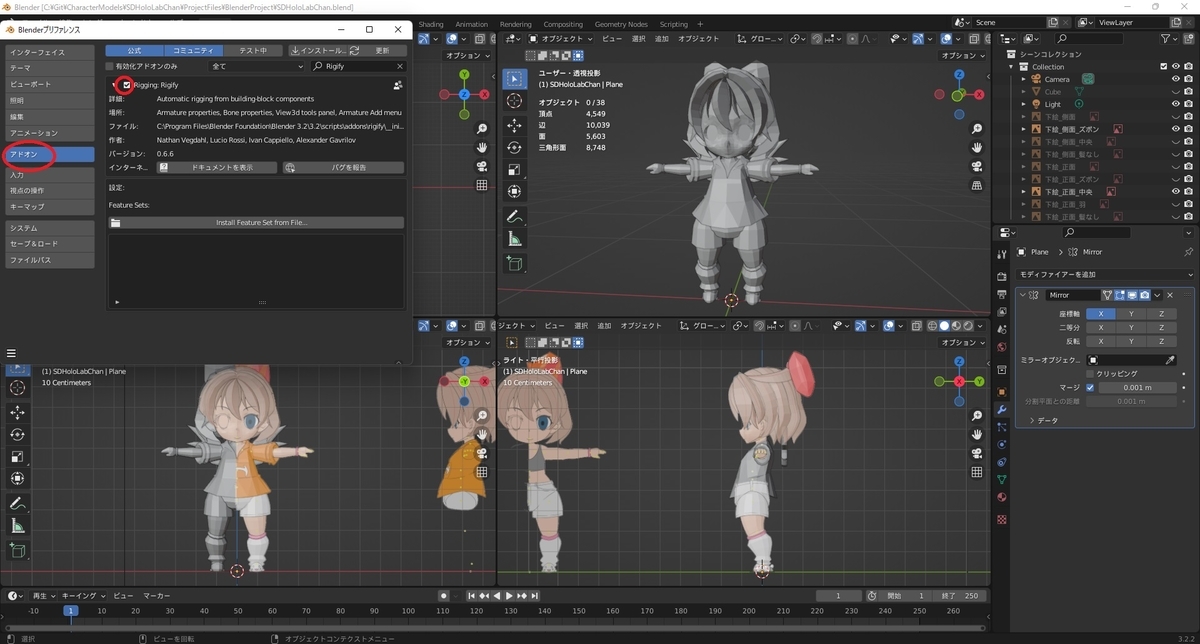

メニューから[編集 -> プリファレンス]を開き、アドオンタブから[Rigify]を有効化できます。

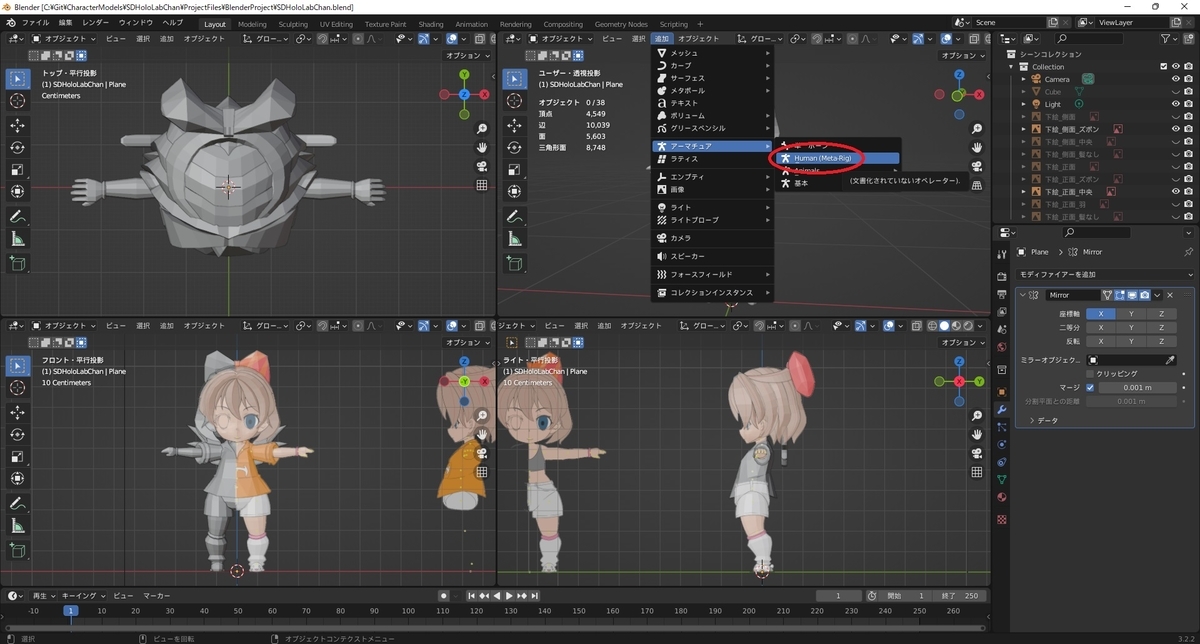

Rigify アドオンを有効化すると、3Dビューウィンドウの[追加 -> アーマチュア]から[Human(Meta-Rig)]が選択できます。
これを選択してアーマチュアオブジェクトを追加します。
更に以下の機能を有効化しておくと編集がしやすくなります。
・[オブジェクトデータプロパティ]タブを開き、ボーンを常に表示する[ビューポート表示 -> 最前面]にチェックする

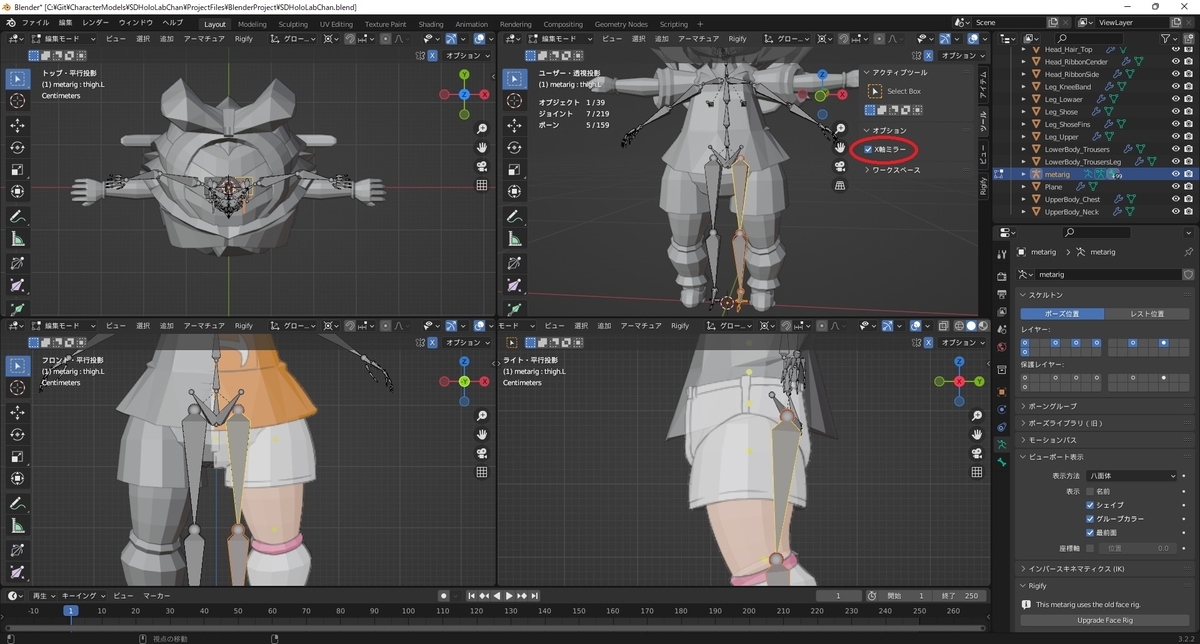

・[編集モード]で左右対称に編集する[ツール -> X軸ミラー]にチェックする

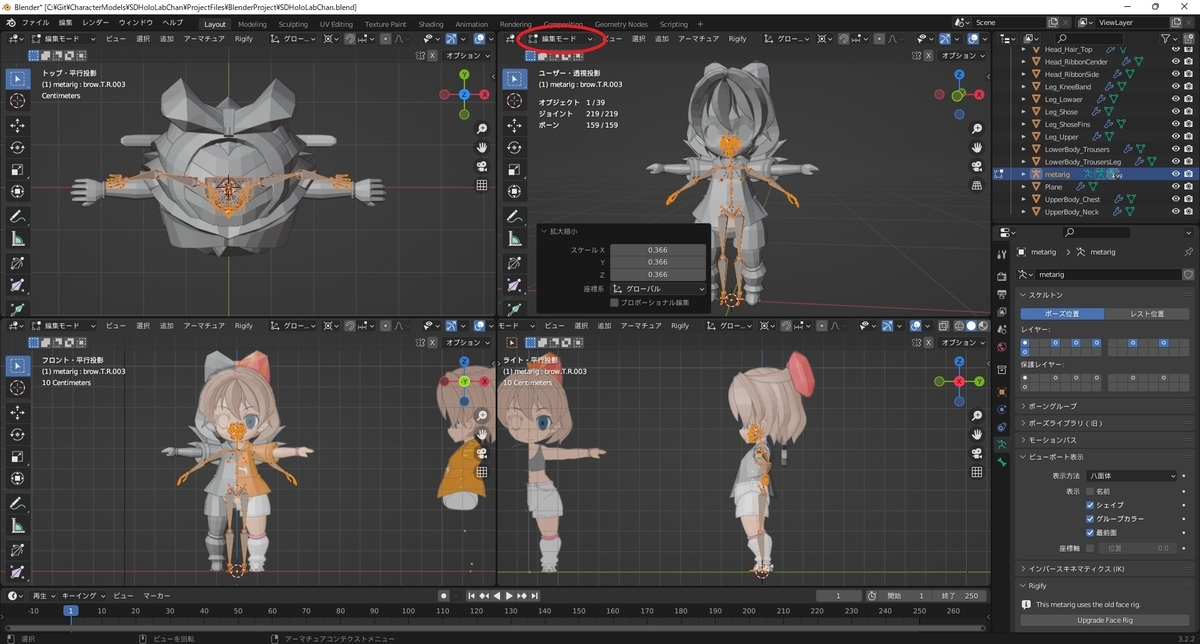

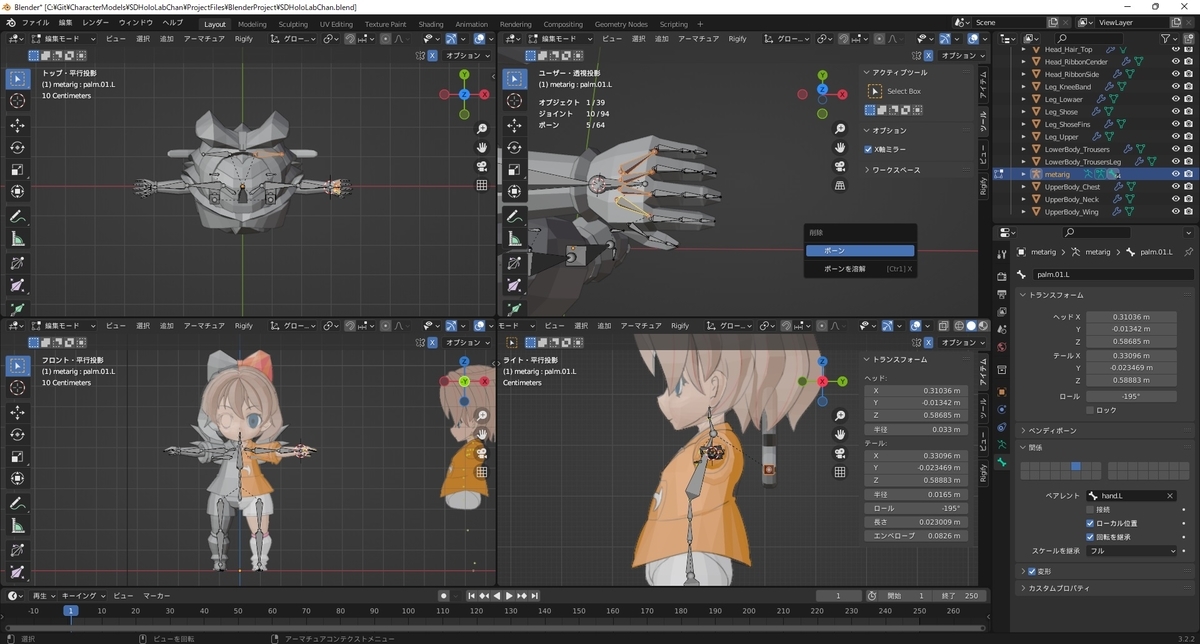

[編集モード]で各ボーンをモデルの関節に合わせます。

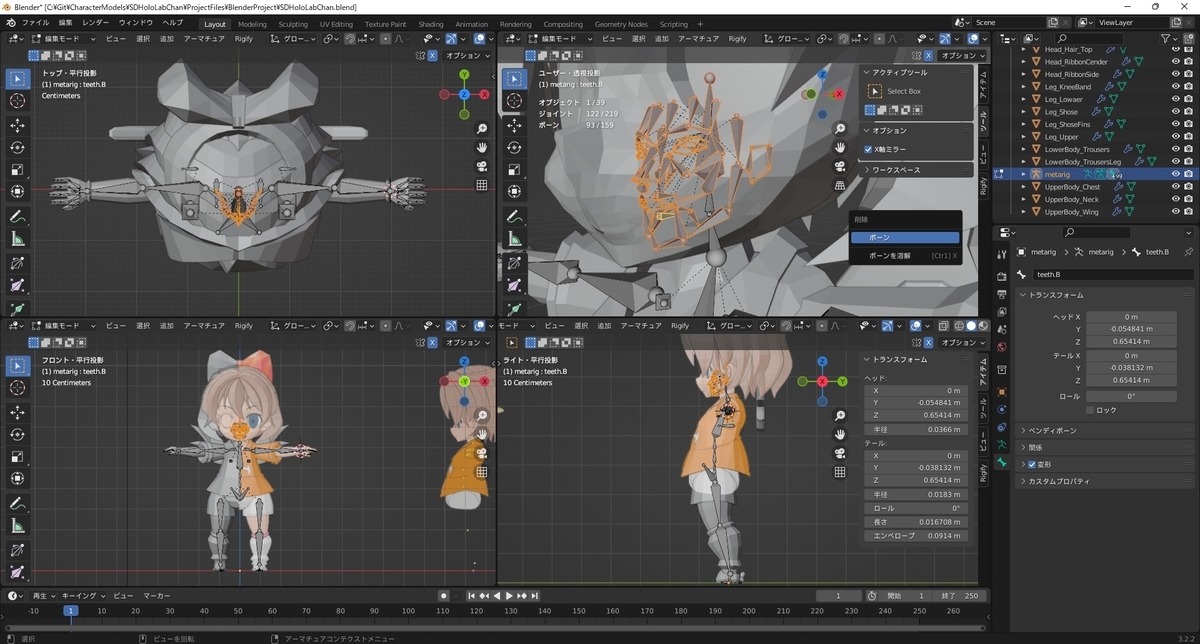

Humanoid リグの対応に不要なボーンは削除しておきます。

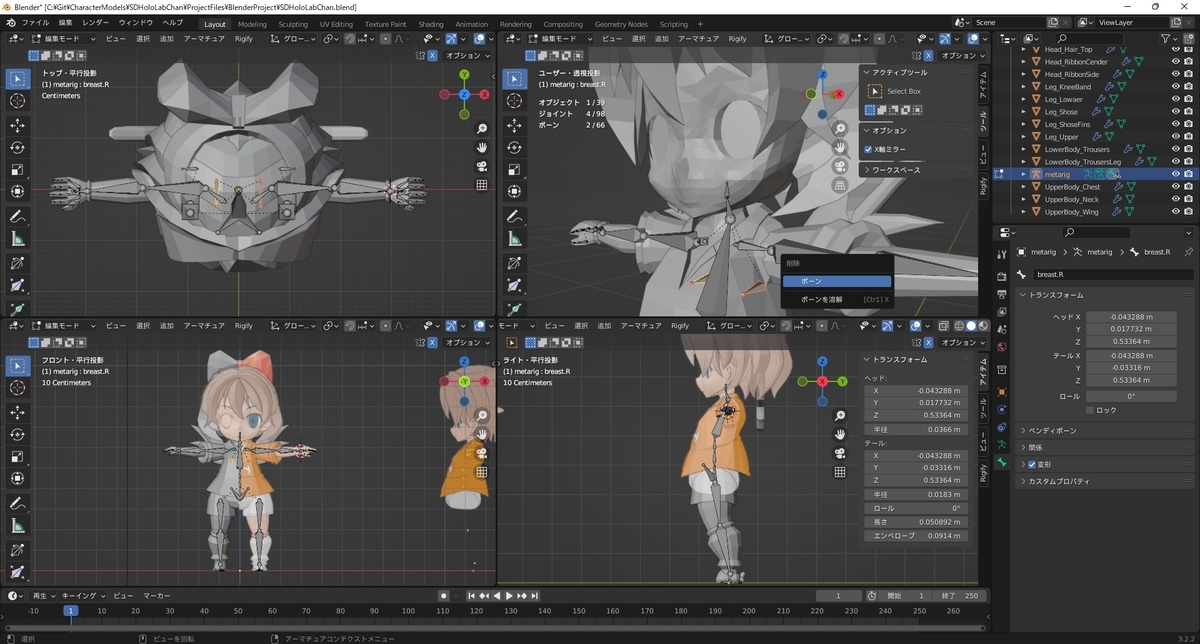

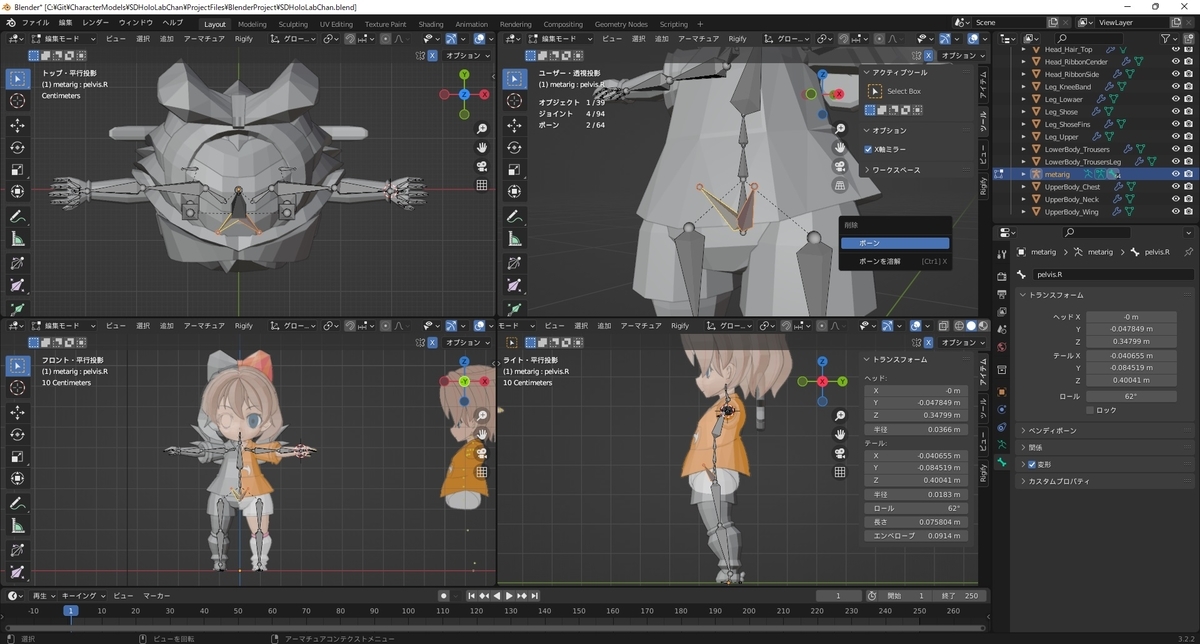

頭部・胸・股関節・手のひら関節のボーンは Humanoid リグに不要です。ただし踵のボーンは Humanoid リグでは不要ですが、後述の GenerateRig で必要なボーンなので今回は削除していません。
最後にアニメーションの作成に役立つリグを作成します。

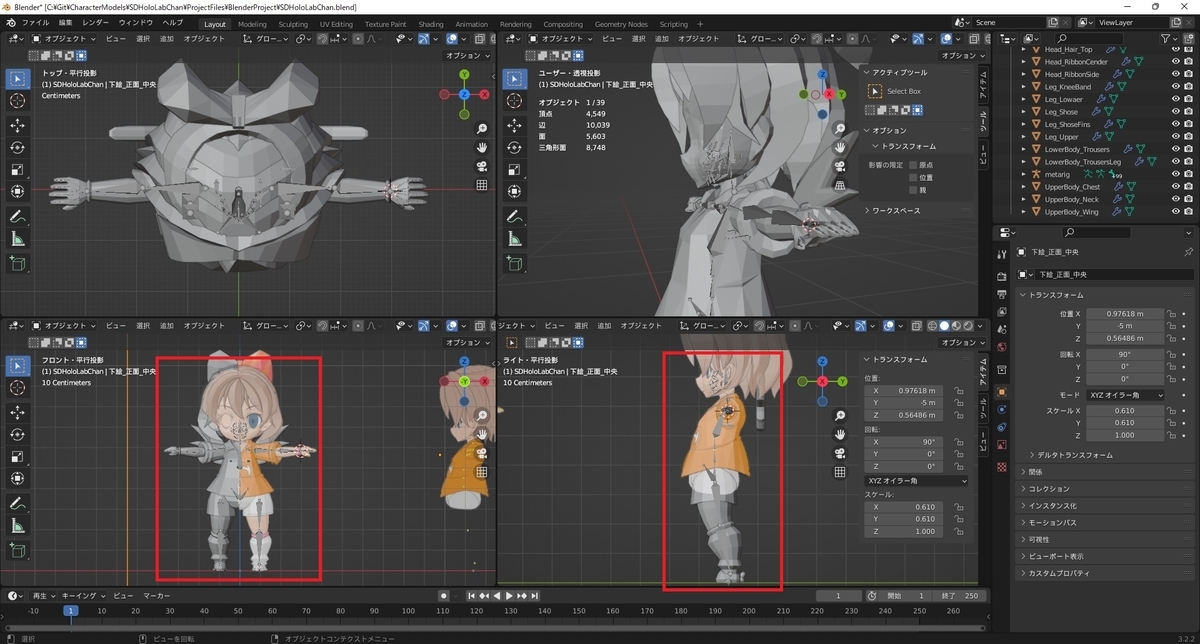

[オブジェクトデータプロパティ]タブを開き、[Rigify -> Generate Rig]を実行します。
これでキャラクターのモーションを設定するのに便利なリグが作成されます。
